专利号: 2024118406691
申请人: 江苏裕荣光电科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

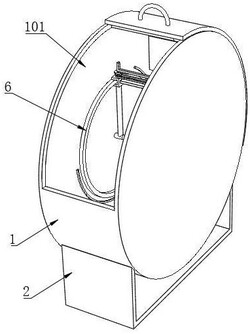

1.一种新能源汽车印制电路板的蚀刻装置,包括蚀刻液箱(1),其特征在于:所述蚀刻液箱(1)为圆筒状,且所述蚀刻液箱(1)的轴线水平设置,所述蚀刻液箱(1)的圆周底端安装有支撑架(2),所述蚀刻液箱(1)的上端一侧设置有操作口(101);

所述蚀刻液箱(1)的一侧外壁圆心处安装有驱动电机(3),所述驱动电机(3)的输出端贯穿所述蚀刻液箱(1)并垂直安装有旋转杆(4),所述旋转杆(4)远离所述驱动电机(3)的输出端的端部与所述蚀刻液箱(1)之间安装有滑动组件;

所述滑动组件上安装有联动机构(7),所述联动机构(7)包括安装座(71)、夹具(72)、慢齿轮(75)和传动组件;

所述安装座(71)固定于所述滑动组件上,所述安装座(71)远离所述滑动组件的一端延伸至所述蚀刻液箱(1)的轴线所在路径上,并通过转轴一与所述夹具(72)转动连接,所述慢齿轮(75)通过转轴二转动安装于所述滑动组件上,所述传动组件安装于所述转轴一与转轴二之间;

所述蚀刻液箱(1)的下半部分内壁上安装有慢齿道(9),所述慢齿道(9)为与所述蚀刻液箱(1)同轴线设置的圆弧状,所述慢齿轮(75)与所述慢齿道(9)相啮合;

所述蚀刻液箱(1)的上半部分远离所述操作口(101)的一侧内壁上安装有快齿道(10),所述快齿道(10)同样为与所述蚀刻液箱(1)同轴线设置的圆弧状,且所述快齿道(10)的直径大于所述慢齿道(9)的直径,所述快齿道(10)上的齿块密度大于所述慢齿道(9)上的齿块密度;

所述联动机构(7)还包括快齿轮(76),所述快齿轮(76)同轴固定于所述转轴二上,所述快齿轮(76)与所述快齿道(10)相啮合。

2.根据权利要求1所述的一种新能源汽车印制电路板的蚀刻装置,其特征在于:所述滑动组件包括与所述旋转杆(4)相固定的滑块(5),以及与所述蚀刻液箱(1)的内壁相固定的环形滑轨(6),所述滑块(5)与所述环形滑轨(6)滑动配合;

所述安装座(71)和所述转轴二均与所述滑块(5)相连接。

3.根据权利要求2所述的一种新能源汽车印制电路板的蚀刻装置,其特征在于:所述传动组件包括传动链轮(73)和传动链条(74),所述传动链轮(73)设置有两个,且两个所述传动链轮(73)分别与所述转轴一和转轴二同轴固定,所述传动链条(74)传动连接于两个所述传动链轮(73)之间。

4.根据权利要求3所述的一种新能源汽车印制电路板的蚀刻装置,其特征在于:所述蚀刻液箱(1)的上半部分内壁上安装有扶正挡板(11),所述扶正挡板(11)位于所述慢齿道(9)与操作口(101)之间,且所述扶正挡板(11)位于所述蚀刻液箱(1)靠近所述转轴一的位置。

5.根据权利要求4所述的一种新能源汽车印制电路板的蚀刻装置,其特征在于:所述蚀刻液箱(1)的上半部分内壁上还安装有防溅挡板(12),所述防溅挡板(12)位于所述扶正挡板(11)与操作口(101)之间,所述防溅挡板(12)与所述扶正挡板(11)关于所述转轴一对称设置。

6.根据权利要求5所述的一种新能源汽车印制电路板的蚀刻装置,其特征在于:所述扶正挡板(11)和防溅挡板(12)远离所述操作口(101)的端面底部均设置有弧形导流槽(1101),所述弧形导流槽(1101)的两侧槽口朝下设置。

7.根据权利要求1所述的一种新能源汽车印制电路板的蚀刻装置,其特征在于:所述操作口(101)处覆盖有防尘盖板(13),所述防尘盖板(13)为弧形板,并滑动安装于所述蚀刻液箱(1)的圆周外壁上。
