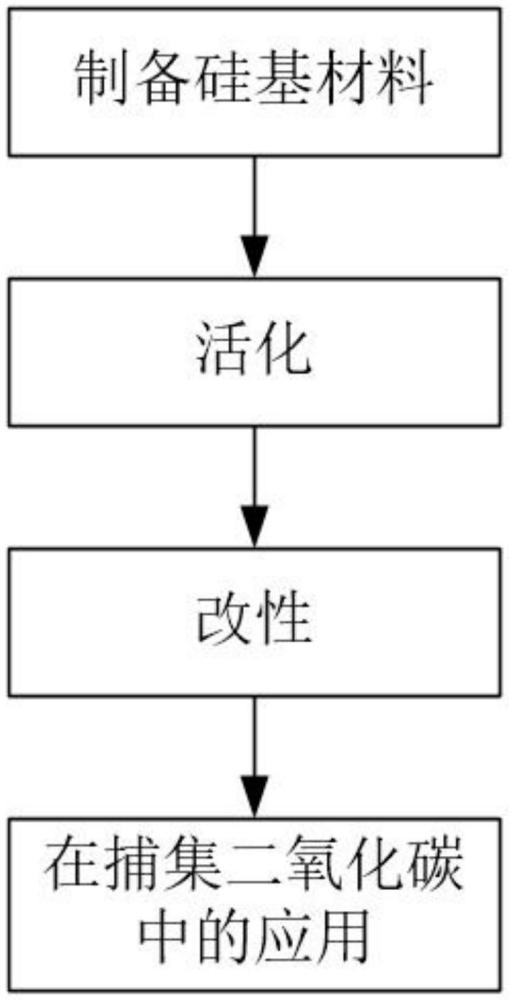

1.一种二氧化碳捕集材料的制备工艺，其特征在于，包括：第一步，制备硅基材料

将有机溶剂、氨基有机硅烷以及硅基载体混合，90℃～100℃溶剂热反应4h～6h，收集固体，清洗，干燥，得到硅基材料；

第二步，活化

硅基材料添加至体积分数20％～30％的乙醇溶液中，调节溶液pH为碱性，加入无机盐，且无机盐的阴离子为氯离子，90℃～100℃溶剂热反应4h～6h，以活化硅基材料的基团；

第三步，改性

将第二步的反应产物过滤，收集沉淀，洗涤至中性，将洗涤后的沉淀干燥，干燥后的沉淀浸泡于苯乙烯和甲基丙烯酸缩水甘油酯的混合溶液中，在真空条件下65℃～75℃反应3h～4h，得到二氧化碳捕集材料。

2.根据权利要求1所述的二氧化碳捕集材料的制备工艺，其特征在于，碱性溶液的pH为

8～10。

3.根据权利要求2所述的二氧化碳捕集材料的制备工艺，其特征在于，无机盐为氯化钠或者氯化钙。

4.根据权利要求3所述的二氧化碳捕集材料的制备工艺，其特征在于，所述硅基材料、乙醇溶液、无机盐的比例为1g：70mL～100mL：0.5g～1.5g。

5.根据权利要求3所述的二氧化碳捕集材料的制备工艺，其特征在于，当无机盐为氯化钠时，所述硅基材料、乙醇溶液、无机盐的比例为1g：70mL～100mL：1.0g～1.5g；

当无机盐为氯化钙时，所述硅基材料、乙醇溶液、无机盐的比例为1g：70mL～100mL：

0.5g～1.0g。

6.根据权利要求3所述的二氧化碳捕集材料的制备工艺，其特征在于，第一步中，有机溶剂、氨基有机硅烷以及硅基载体的比例为1g：80mL～100mL：1g～3g；

第三步的混合溶液中，苯乙烯与甲基丙烯酸缩水甘油酯的质量比例为1：1；真空反应的条件为70℃反应3h。

7.根据权利要求3所述的二氧化碳捕集材料的制备工艺，其特征在于，所述硅基载体为介孔材料SBA‑15或单分散介孔氧化硅纳米颗粒。

8.根据权利要求1～7任一项所述制备工艺的制备得到的二氧化碳捕集材料。

9.根据权利要求8所述的二氧化碳捕集材料在捕集二氧化碳中的应用。

10.根据权利要求9所述的应用，其特征在于，将所述二氧化碳捕集材料作为填料，制成吸附柱，然后再进行二氧化碳的捕集。
