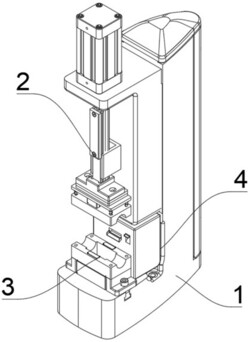

1.一种铜线材切割装置,包括工作台(1)和切割机构(2),其特征在于:所述工作台(1)上设置有覆膜机构(3)、补料机构(4)和冷却机构(5);
所述切割机构(2)包括液压伸缩杆(201)、滑台(202)和切刀(203),所述液压伸缩杆(201)固定安装在工作台(1)的上端,所述滑台(202)安装在液压伸缩杆(201)的底部,所述切刀(203)安装在滑台(202)的底部;
所述覆膜机构(3)包括相互配合的第一铜线固定座(301)和第二铜线固定座(302),所述第一铜线固定座(301)固定安装在工作台(1)上,第一铜线固定座(301)内设置有电热丝(3016),所述第二铜线固定座(302)活动安装在滑台(202)的下端;
所述补料机构(4)包括补料盒(401)、补料辊(402)和第一拨片(403),所述补料机构(4)安装在覆膜机构(3)的后侧;
所述冷却机构(5)包括冷媒瓶(501)、喷头(502)、阀芯(503)和第二拨片(504),所述冷却机构(5)安装在第二铜线固定座(302)内;
所述第一铜线固定座(301)和第二铜线固定座(302)配合时形成有铜线定位槽(3011)和覆膜槽(3012),所述第一铜线固定座(301)的上端面设置有活塞腔(3017),所述活塞腔(3017)内设置有第一活塞(3013)和第一弹簧(3014),所述覆膜槽(3012)内设置有活动连接的第二活塞(3015),电热丝(3016)位于第二活塞(3015)的下端,所述活塞腔(3017)的底部与覆膜槽(3012)的底部贯通;当第一活塞(3013)下压时,第一活塞(3013)将活塞腔(3017)内的空气压入覆膜槽(3012)底部,从而使第二活塞(3015)向上移动,使覆膜槽(3012)内的石蜡融液向上运动,覆盖在铜线表面,且铜线切割在石蜡融液内进行,与外部空气隔绝,保证切割后的端面不与空气接触,避免铜线切面氧化,通过电热丝(3016)对第二活塞(3015)进行加热,使其上端的石蜡保持熔融状态。
2.如权利要求1所述的一种铜线材切割装置,其特征在于:所述补料盒(401)内设置有储料室(4011)和传料室(4012),所述传料室(4012)的侧面设置有排料口(4013),所述补料辊(402)和第一拨片(403)安装在传料室(4012)内与补料盒(401)转动连接,所述第一拨片(403)的侧端面设置有轴套(4031),所述轴套(4031)套设在补料辊(402)上与其通过单向轴承转动连接,所述轴套(4031)与补料盒(401)通过第一扭转弹簧(404)弹性连接。
3.如权利要求1所述的一种铜线材切割装置,其特征在于:所述补料盒(401)的前端面设置有限位槽(4015),所述第一拨片(403)安装在限位槽(4015)内,所述限位槽(4015)的上端面水平设置,所述限位槽(4015)的下端面与上端面之间的夹角为六十度。
4.如权利要求2所述的一种铜线材切割装置,其特征在于:所述补料辊(402)的侧面设置有拨料叶片(4021),所述拨料叶片(4021)为六组弧形叶片,拨料叶片(4021)等距圆周阵列在补料辊(402)的侧面,所述排料口(4013)设置有导向板(4014)。
5.如权利要求1所述的一种铜线材切割装置,其特征在于:所述第二铜线固定座(302)内设置有与冷媒瓶(501)连接的气流通道(5045),所述喷头(502)固定安装在气流通道(5045)的底部,所述气流通道(5045)的侧壁设置有滑孔,所述阀芯(503)插入滑孔内与第二铜线固定座(302)滑动连接。
6.如权利要求1所述的一种铜线材切割装置,其特征在于:所述第二铜线固定座(302)的侧端面设置有限位凸缘(5044)。
