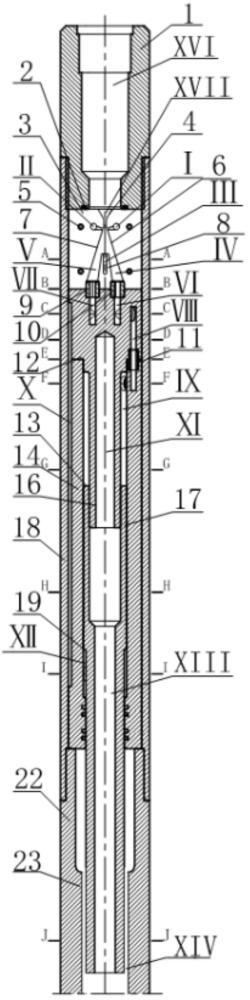

1.一种振荡射流式液动冲击器，其特征在于，包括依次连接的上接头、外管以及下接头；

所述上接头设置有上接头中心流道，所述外管内设置有振荡器，所述振荡器设置有喷嘴、喷嘴中心流道、振荡器第一信号道、振荡器第二信号道、流体第一附壁道和流体第二附壁道；所述喷嘴中心流道与所述上接头中心流道连通，所述喷嘴与所述喷嘴中心流道连通，所述振荡器第一信号道和所述振荡器第二信号道对称分布于所述喷嘴的下方两侧并与所述喷嘴连通；

所述外管内设置有配流组件，所述配流组件设置有配流组件第一输入道、配流组件第二输入道、配流组件第一信号道及配流组件第二信号道，所述配流组件第一输入道与所述流体第一附壁道连通，所述配流组件第二输入道与所述流体第二附壁道连通，所述配流组件第一信号道与所述振荡器第一信号道连通，所述配流组件第二信号道与所述振荡器第二信号道连通；所述配流组件设置有第一圆弧腔道，所述配流组件第一输入道与所述第一圆弧腔道连通；

所述配流组件包括配流座和配流管；所述配流组件第一输入道、所述配流组件第二输入道分别为配流座第一输入道、配流座第二输入道且位于所述配流座内，所述配流组件第一信号道、所述配流组件第二信号道分别为配流座第一信号道、配流座第二信号道且位于所述配流座内；

所述配流组件套装有活塞，所述活塞能够沿所述配流组件运动，所述配流组件与所述活塞的外部还套装有缸体，所述缸体与所述配流组件、所述活塞之间空间分为活塞前腔和活塞后腔，所述活塞前腔中的流体作用在活塞流体前作用面上，所述活塞后腔中的流体作用在活塞流体后作用面上；

所述缸体设置有第二圆弧腔道、缸体第一信号道以及缸体第二信号道，所述第二圆弧腔道与所述第一圆弧腔道连通，所述缸体第一信号道与所述配流组件第一信号道连通，所述缸体第二信号道与所述配流组件第二信号道连通，所述第二圆弧腔道、所述缸体第一信号道、所述缸体第二信号道均连通所述缸体内部的不同高度位置，所述活塞向上移动的过程中，能够将缸体第一信号道堵塞、缸体第二信号道开启，所述活塞向下移动的过程中，能够将所述缸体第一信号道开启、所述缸体第二信号道堵塞；所述缸体第一信号道开启时与所述活塞后腔连通；所述缸体第二信号道开启时与所述活塞前腔连通；所述第二圆弧腔道保持与所述活塞后腔连通；

所述下接头与所述活塞的底部相配合；

还包括排空结构，所述排空结构用于循环过程中排空内部流体；

所述振荡器设置有振荡器排空道，所述振荡器排空道与所述流体第一附壁道和所述流体第二附壁道连通，所述配流组件设置有配流组件排空道，所述振荡器排空道与所述配流组件排空道连通，所述活塞设置有活塞中心排空道，所述活塞中心排空道与所述配流组件排空道连通；当活塞向上运动时，活塞后的流体经过缸体第一信号道、配流座第一信号道、振荡器第一信号道、振荡器排空道、配流组件排空道及活塞中心排空道最终流向孔底；当活塞向下运动时，活塞前腔的流体经过缸体第二信号道、配流座第二信号道、振荡器第二信号、振荡器排空道、配流组件排空道及活塞中心排空道最终流向孔底。

2.根据权利要求1所述的一种振荡射流式液动冲击器，其特征在于，所述振荡器包括振荡器基板和振荡器盖板，所述振荡器基板与所述振荡器盖板通过螺栓连接，所述振荡器第一信号道和所述振荡器第二信号道的下方分布有流体第一附壁面和流体第二附壁面，所述流体第一附壁面与所述流体第二附壁面之间设置有导流块，所述流体第一附壁面与所述导流块之间形成所述流体第一附壁道，所述流体第二附壁面与所述导流块之间形成所述流体第二附壁道。

3.根据权利要求1所述的一种振荡射流式液动冲击器，其特征在于，所述第一圆弧腔道设置在所述配流座内；所述活塞与所述配流管相配合。

4.根据权利要求1所述的一种振荡射流式液动冲击器，其特征在于，所述缸体与所述外管之间还设置有扇形截面通道，所述扇形截面通道与所述配流座第二输入道及所述活塞前腔连通。

5.根据权利要求1所述的一种振荡射流式液动冲击器，其特征在于，所述下接头内设置有多个导向块，所述导向块与所述活塞相配合。
