专利号: 2024113585799
申请人: 常州弘敢电器科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

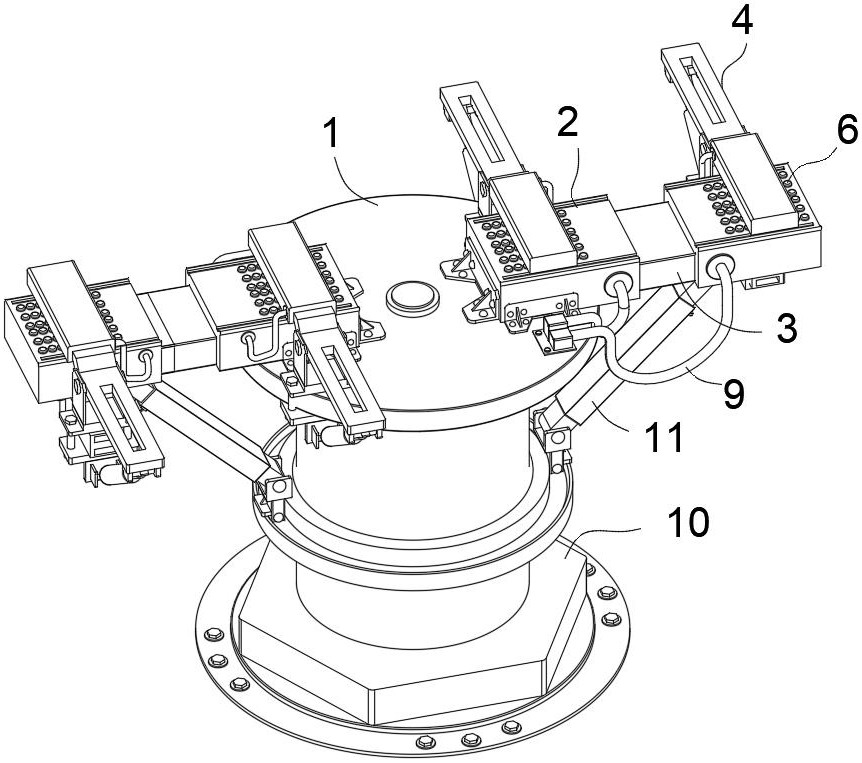

1.一种汽车工件焊接夹持工具,包括:

工作台(1),其边侧安装有夹持台(2),相邻夹持台(2)之间安装有连接件(3),并且夹持台(2)的顶部边侧铰接式安装夹持杆件(4),夹持杆件(4)末端与夹持台(2)的底部之间铰接有液压杆(5);

其特征在于,还包括:

液压伸缩件(6),其等间距安装于所述夹持台(2)和夹持杆件(4)的相对面,其中夹持台(2)和夹持杆件(4)内均设置有分流腔(7)和泵体(8),泵体(8)与分流腔(7)和液压伸缩件(6)三者内部依次贯通,并且夹持杆件(4)和夹持台(2)内的泵体(8)及工作台(1)三者之间依次连接有螺纹管(9);

限位构件,设置于所述液压伸缩件(6)内,利用汽车工件与液压伸缩件(6)挤压的反作用力,限制液压伸缩件(6)的持续位移;所述限位构件包括液压伸缩件(6)中部贯穿式活动安装的内伸缩筒(601),其中内伸缩筒(601)位于液压伸缩件(6)内部的下端固定有弹性密封基座(602),内伸缩筒(601)上端固定有缓冲头(603),缓冲头(603)直接与汽车工件接触;

所述内伸缩筒(601)的顶部中心处还贯穿式活动安装有内支撑杆(604),内支撑杆(604)与内伸缩筒(601)之间固定有加强弹簧(605),内伸缩筒(601)的底部活动安装有阻尼压杆(607),且内支撑杆(604)的下端与阻尼压杆(607)之间铰接有斜杆(606);所述阻尼压杆(607)与内伸缩筒(601)为贯穿卡合的滑动连接,阻尼压杆(607)位于弹性密封基座(602)正上方,弹性密封基座(602)与内伸缩筒(601)内壁为滑动贴合的密封设置。

2.根据权利要求1所述的一种汽车工件焊接夹持工具,其特征在于:所述夹持台(2)和连接件(3)之间设置为滑动式的活动连接,其中连接件(3)设置为导向滑轨,并且连接件(3)与外侧的夹持台(2)连接处底部铰接有受压斜杆(11)的上端,受压斜杆(11)的下端连接于台基座(10)的中部;

其中受压斜杆(11)为伸缩设置。

3.根据权利要求2所述的一种汽车工件焊接夹持工具,其特征在于:所述工作台(1)与其底部的台基座(10)转动连接,台基座(10)内设置有控制工作台(1)旋转的电机组件,并且受压斜杆(11)的下端铰接有活动支座,受压斜杆(11)的下端与台基座(10)的中部为滑动连接。

4.根据权利要求1或3所述的一种汽车工件焊接夹持工具,其特征在于:相邻的所述夹持台(2)平行且位于同一平面内,其中夹持台(2)和夹持杆件(4)一一对应设置,并且夹持台(2)和夹持杆件(4)上的液压伸缩件(6)错位分布。

5.根据权利要求4所述的一种汽车工件焊接夹持工具,其特征在于:所述分流腔(7)通过泵体(8)与螺纹管(9)及工作台(1)内的补液组件贯通,其中分流腔(7)与液压伸缩件(6)底部贯通,分流腔(7)将等间距分布的液压伸缩件(6)均匀分组。

6.根据权利要求1所述的一种汽车工件焊接夹持工具,其特征在于:所述阻尼压杆(607)关于内伸缩筒(601)的竖向中心轴线对称设置,其中阻尼压杆(607)位于内伸缩筒(601)和液压伸缩件(6)的横截面圆所在直径上。

7.根据权利要求1所述的一种汽车工件焊接夹持工具,其特征在于:所述缓冲头(603)设置为弹性气囊,其中内支撑杆(604)的下端与内伸缩筒(601)内壁滑动贴合密封设置,且内伸缩筒(601)内部加强弹簧(605)的所在密封空间与缓冲头(603)内部贯通。
