专利号: 2024113369183
申请人: 南通中科宾美生物技术有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

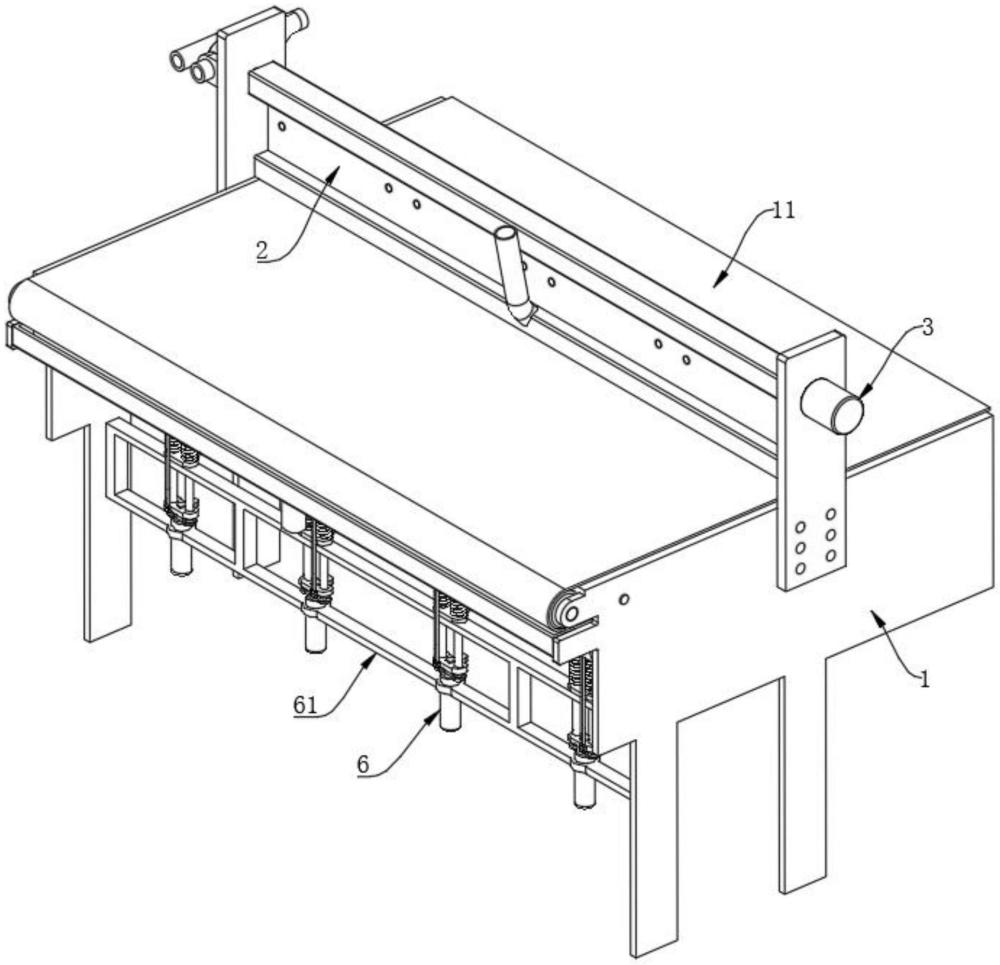

1.一种食品输送机,包括支撑架(1)以及设置在支撑架(1)上的皮带运输机(11),其特征在于:还包括有:

挡齐板(2),转动设置在支撑架(1)上,且支撑架(1)上设置有驱动件(3),所述驱动件(3)与挡齐板(2)连接,以驱动挡齐板(2)偏转挡齐食品;

多根擦拭辊(4),设置在支撑架(1)上并与皮带运输机(11)的皮带接触相抵,用于擦拭皮带;

多块挤压板(5),滑动设置在挡齐板(2)与食品接触面,且多块挤压板(5)呈等距均匀排列,并与多根擦拭辊(4)一一对应;

联动件(6),设置在支撑架(1)上,在挡齐板(2)偏转接触食品的过程中,超出的食品接触并挤压对应挤压板(5),以延时利用联动件(6)带动对应擦拭辊(4)上移紧压皮带运输机(11)的皮带;

所述联动件(6)包括固定连接在支撑架(1)上的安装架(61),所述安装架(61)上等距均匀固定连接有多个电动推杆(62),多个所述电动推杆(62)与多根擦拭辊(4)一一对应,且电动推杆(62)与擦拭辊(4)之间设置有弹性件(63),启动所述电动推杆(62),利用弹性件(63)挤压所述擦拭辊(4),以增大擦拭辊(4)对皮带运输机(11)皮带的压力;

且在所述挤压板(5)四角固定连接有滑柱(64),所述滑柱(64)一端位于挡齐板(2)内,并与其内壁滑动连接,且所述挤压板(5)与挡齐板(2)之间设置有压力传感器(65),所述挤压板(5)上的压力传感器(65)对应与擦拭辊(4)连接的电动推杆(62)电性连接,超出食品挤压挤压板(5)与压力传感器(65),以延时控制对应电动推杆(62)工作。

2.根据权利要求1所述的食品输送机,其特征在于:所述支撑架(1)上转动连接有轴一(66),所述轴一(66)上固定连接有圆柱杆(67),所述皮带运输机(11)的皮带位于圆柱杆(67)与擦拭辊(4)之间。

3.根据权利要求2所述的食品输送机,其特征在于:所述弹性件(63)包括设置在擦拭辊(4)一侧的L形支架(68),且所述擦拭辊(4)采用对称式分体设计,且其两部分之间固定连接有轴二(69),所述L形支架(68)一端固定连接有U形架(94),所述轴二(69)穿过U形架(94)并与其转动连接;

且在所述L形支架(68)一端对称固定连接有两根滑杆(71),两根所述滑杆(71)均滑动穿过安装架(61),所述滑杆(71)上套设有弹簧(72),且所述滑杆(71)上滑动连接有T形滑板(73),所述弹簧(72)两端分别与T形滑板(73)以及L形支架(68)接触相抵,移动所述T形滑板(73),以挤压所述弹簧(72);

并在所述电动推杆(62)的伸出端固定连接有T形顶板(74),所述滑杆(71)一端滑动穿过T形顶板(74),所述T形滑板(73)一端固定连接有推杆(75),启动所述电动推杆(62),带动T形顶板(74)移动,以带动T形顶板(74)接触并推动推杆(75)移动。

4.根据权利要求3所述的食品输送机,其特征在于:所述轴二(69)上固定连接有蜗轮(76),且所述L形支架(68)上转动连接有轴三(77),所述轴三(77)一端固定连接有与蜗轮(76)啮合的蜗杆(78),转动所述轴三(77),带动轴二(69)转动,以带动擦拭辊(4)转动;

且在所述轴三(77)一端设置有齿盘(79),所述齿盘(79)与轴三(77)之间设置有棘轮棘齿组件(81),所述L形支架(68)上滑动连接有齿盘(79)啮合的齿条(82),所述齿条(82)一端与T形顶板(74)固定,启动电动推杆(62),带动擦拭辊(4)转动。

5.根据权利要求4所述的食品输送机,其特征在于:所述支撑架(1)上固定连接有镂空矩形盒一(83),所述镂空矩形盒一(83)通过导管与外部吸尘器导通连接,启动外部吸尘器来抽取食品碎屑。

6.根据权利要求5所述的食品输送机,其特征在于:所述挡齐板(2)一侧固定连接有镂空矩形盒二(84),所述支撑架(1)上设置有Y形导管(85),所述Y形导管(85)一端通过导管与外部吸尘器导通连接,且Y形导管(85)另外两端分别通过导管与镂空矩形盒一(83)以及镂空矩形盒二(84)导通连接。

7.根据权利要求6所述的食品输送机,其特征在于:所述驱动件(3)包括固定连接在挡齐板(2)一端的轴四(86),所述轴四(86)与支撑架(1)转动连接,所述支撑架(1)上固定连接有驱动电机(87),所述驱动电机(87)的输出轴与轴四(86)固定连接;

且在所述Y形导管(85)与镂空矩形盒二(84)之间的分管上设置有阀门组件(88),用以关闭镂空矩形盒二(84)的导管,且阀门组件(88)与轴四(86)连接,转动轴四(86)带动挡齐板(2)偏转拨动食品,同时利用阀门组件(88)打开镂空矩形盒二(84)的导管。

8.根据权利要求7所述的食品输送机,其特征在于:所述阀门组件(88)包括固定连接在Y形导管(85)上的空心圆柱(89),所述空心圆柱(89)内滑动连接有转动柱(95),所述转动柱(95)上开设有通孔(91),用于导通Y形导管(85),且所述轴四(86)一端穿过空心圆柱(89)并与转动柱(95)固定,转动所述轴四(86)时,带动转动柱(95)转动。

9.根据权利要求8所述的食品输送机,其特征在于:所述L形支架(68)一侧设置有T形移动板(92),所述滑杆(71)滑动穿过T形移动板(92),且弹簧(72)一端与T形移动板(92)接触相抵,所述T形移动板(92)上转动连接有螺杆(93),所述螺杆(93)一端穿过L形支架(68),并与其通过螺纹连接,转动所述螺杆(93)带动T形移动板(92)移动并挤压弹簧(72)。
