专利号: 2024113038265
申请人: 惠州创深智能科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

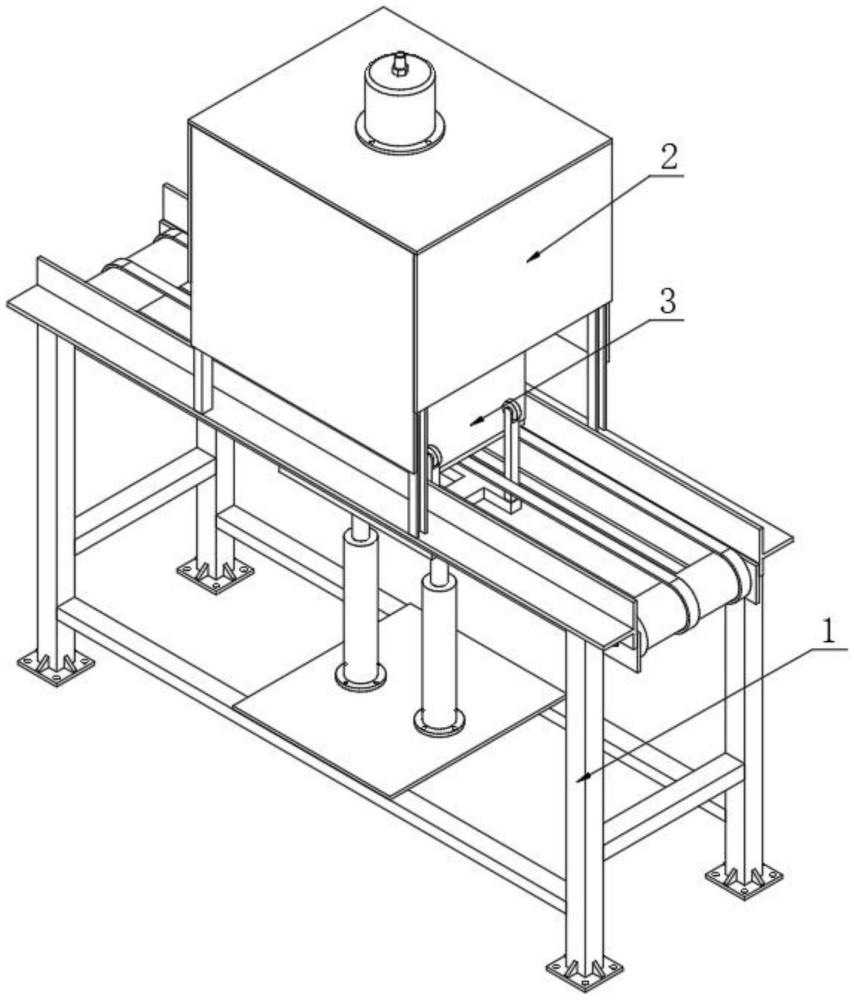

1.一种锂电池焊接设备,包括定位底座(1),所述定位底座(1)上固定有外罩(2),所述外罩(2)内设置有三轴运动导轨(4),所述三轴运动导轨(4)上设置有激光焊接头(5),所述定位底座(1)上设置有锂电池组(3),所述锂电池组(3)的电极上设置有连接片(8),其特征在于,还包括:压平机构(6),所述压平机构(6)包括固定在三轴运动导轨(4)上的压板(61),所述压板(61)底部与连接片(8)顶部活动连接,所述三轴运动导轨(4)上设置有第一触点传感器(62),所述压板(61)内设置有压平组件(63),所述压平组件(63)包括内嵌在压板(61)内的驱动件(631),所述驱动件(631)的输出端固定有活动连接在压板(61)内的U形架(632),所述U形架(632)内设置有压辊(634)和锁止组件(64),所述压辊(634)用于锂电池组(3)上连接片(8)的压平;

检测组件(7),所述检测组件(7)包括固定在U形架(632)内的第二触点传感器(73),用于检测锂电池组(3)上的连接片(8)是否压平;

所述U形架(632)内活动连接有连接块(633),所述连接块(633)上通过圆杆与压辊(634)转动连接,所述连接块(633)上固定有与U形架(632)内壁固定连接的弹簧(636);

所述连接块(633)上活动插接有固定在U形架(632)内壁的导向杆(635),所述导向杆(635)用于提高连接块(633)在竖直方向上移动的稳定性;

所述锁止组件(64)包括活动连接在U形架(632)内的方块(641),所述方块(641)表面固定有卡接在连接块(633)凹槽内的插块(642),所述压板(61)内固定有第一导杆(644)和第二导杆(645),所述第二导杆(645)插接在U形架(632)内并抵在方块(641)表面;

所述方块(641)底部固定有活动连接在U形架(632)内的T形滑块(643),所述T形滑块(643)用于提高方块(641)在水平移动中的稳定性;

所述方块(641)移动的距离大于插块(642)插入到连接块(633)凹槽内的深度,保证插块(642)能够完全从连接块(633)的凹槽中脱离。

2.根据权利要求1所述的一种锂电池焊接设备,其特征在于:所述检测组件(7)还包括固定在压板(61)上的声光报警器(74),所述U形架(632)内固定有转轴(75),所述U形架(632)内通过转轴(75)转动连接有弯杆(71),所述弯杆(71)曲面端与连接块(633)侧面平板活动连接,所述弯杆(71)顶部固定有与压板(61)内壁连接的拉簧(72)。

3.根据权利要求2所述的一种锂电池焊接设备,其特征在于:所述转轴(75)位于弯杆(71)曲面端三分之一处。

4.一种锂电池焊接方法,该方法采用了权利要求1‑3任一项所述的一种锂电池焊接设备,其特征在于:包括以下步骤:步骤一、锂电池组(3)放置在定位底座(1)上,连接片(8)放置在锂电池组(3)的电极上;

步骤二、通过定位底座(1)带动锂电池组(3)移动至三轴运动导轨(4)下方,通过定位底座(1)实现对锂电池组(3)的定位;

步骤三、启动三轴运动导轨(4),三轴运动导轨(4)带动激光焊接头(5)移动至连接片(8)正上方;

步骤四、三轴运动导轨(4)触发压平组件(63)对连接片(8)进行压平,通过检测组件(7)检测连接片(8)是否压平;

步骤五、当检测组件(7)检测出连接片(8)已压平,启动启动激光焊接头(5)对连接片(8)与锂电池组(3)的电极进行焊接,当检测组件(7)检测出连接片(8)未压平,重复步骤四,直至连接片(8)被压平;

步骤六、三轴运动导轨(4)向上带动压平机构(6)向上移动,定位底座(1)解除对锂电池组(3)的定位,通过定位底座(1)带动锂电池组(3)向右移动出外罩(2),取下锂电池组(3)。

5.根据权利要求4所述的一种锂电池焊接方法,其特征在于:三轴运动导轨(4)向下移动中触发第一触点传感器(62),通过第一触点传感器(62)启动压平组件(63)。
