专利号: 2024111533709
申请人: 南通源恒机电有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种电力仪表的漏电检测仪,包括检测仪头部(1),所述检测仪头部(1)与检测仪主体(20)固定连接,所述检测仪主体(20)的底端套设有橡胶握把(21),其特征在于:所述检测仪头部(1)的外侧套设有伸缩套筒(22),所述伸缩套筒(22)的底端设置有伸缩机构,所述伸缩机构用于对伸缩套筒(22)进行伸缩,所述伸缩套筒(22)的内壁不与检测仪头部(1)接触,所述检测仪头部(1)的表面与刮块(32)的顶端接触,所述刮块(32)的底端设置有刮除机构,所述刮除机构用于对刮块(32)进行抬升以便于对检测仪头部(1)表面的灰尘和杂物进行刮除,所述伸缩套筒(22)的外侧与转动套筒(25)的内壁贴合,所述转动套筒(25)上设置有安装组件,所述安装组件用于对伸缩套筒(22)进行安装和拆卸;

所述刮除机构包括固定套筒(27),所述固定套筒(27)固定连接在转动套筒(25)内壁的底端,所述固定套筒(27)的内壁不与检测仪主体(20)接触,所述固定套筒(27)的内壁上开设有导向槽(28),所述导向槽(28)呈V字形设计,所述导向槽(28)的内壁与导向滑块(29)接触,所述导向滑块(29)滑动连接在导向槽(28)的内部,所述导向滑块(29)设置有两组,所述导向滑块(29)靠近检测仪主体(20)的一侧与连接杆(31)的底端固定连接,所述连接杆(31)的两侧皆不与固定套筒(27)的内壁和检测仪主体(20)的外侧接触,所述连接杆(31)的顶端固定连接有刮块(32),所述刮块(32)的横截面呈梯形设计;

所述固定套筒(27)的顶端固定连接有支撑块(30),所述支撑块(30)的内壁与连接杆(31)接触,所述支撑块(30)位于滑动槽(24)底端,所述支撑块(30)的两侧不与转动套筒(25)的内壁和检测仪主体(20)的外侧接触。

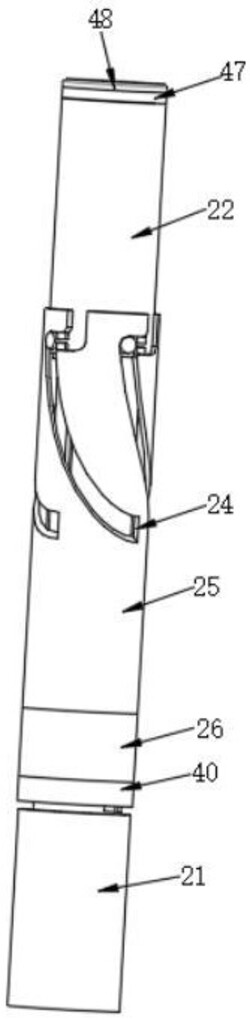

2.根据权利要求1所述的一种电力仪表的漏电检测仪,其特征在于:所述伸缩机构包括四组滑动块(23),四组所述滑动块(23)固定连接在伸缩套筒(22)外侧靠近底端的位置上,所述滑动块(23)在伸缩套筒(22)上呈圆周分布,所述伸缩套筒(22)的内壁与橡胶块(53)接触,所述橡胶块(53)固定连接在检测仪头部(1)的外侧,所述滑动块(23)滑动连接在滑动槽(24)的内壁上,所述滑动槽(24)开设在转动套筒(25)上,所述转动套筒(25)的底端固定连接有连接底座(26),所述转动套筒(25)和连接底座(26)皆套设在检测仪主体(20)的外侧,所述连接底座(26)的内壁不与固定块(33)接触,所述连接底座(26)的内壁的中部开设有转动槽(37),所述转动槽(37)的内部滑动连接有固定环(34),所述固定环(34)和转动槽(37)皆呈T形设计,所述固定环(34)固定连接在固定块(33)的外侧,所述固定块(33)套设在检测仪主体(20)靠近中部的位置上。

3.根据权利要求1所述的一种电力仪表的漏电检测仪,其特征在于:所述安装组件包括安装槽(46),所述安装槽(46)开设在转动套筒(25)的顶端,所述安装槽(46)与滑动槽(24)连通,所述安装槽(46)的内壁上固定连接有两组橡胶挡块(45)。

4.根据权利要求2所述的一种电力仪表的漏电检测仪,其特征在于:所述连接底座(26)的底端固定连接有延伸底座(40),所述延伸底座(40)的内壁不与检测仪主体(20)的外侧接触,所述延伸底座(40)的底端固定连接有两组限位挡块(42),一组所述限位挡块(42)与固定挡块(43)抵接,所述固定挡块(43)固定连接在检测仪主体(20)上,所述限位挡块(42)和固定挡块(43)皆呈长矩形设计,所述限位挡块(42)和固定挡块(43)的底端不与橡胶握把(21)的顶端接触。

5.根据权利要求4所述的一种电力仪表的漏电检测仪,其特征在于:所述延伸底座(40)的内壁上开设有多组矩形槽(38),所述矩形槽(38)的内壁固定连接有弹簧(39),所述弹簧(39)的一侧与卡接球(41)固定连接,所述卡接球(41)滑动连接在矩形槽(38)的内部,所述卡接球(41)远离弹簧(39)的一侧卡设在卡槽(54)上,所述卡槽(54)开设在检测仪主体(20)的外侧,所述卡槽(54)在检测仪主体(20)上呈圆周分布。

6.根据权利要求4所述的一种电力仪表的漏电检测仪,其特征在于:所述连接底座(26)的内壁上开设有多组凹槽(36),所述凹槽(36)的内壁上转动连接有转动柱(35),所述转动柱(35)与检测仪主体(20)的外侧接触。

7.根据权利要求2所述的一种电力仪表的漏电检测仪,其特征在于:所述伸缩套筒(22)的顶端固定连接有金属环(47),所述金属环(47)上转动连接有转动盖板(48),所述转动盖板(48)上开设有弧形槽(50),所述弧形槽(50)的内部固定连接有磁铁(51)。

8.根据权利要求7所述的一种电力仪表的漏电检测仪,其特征在于:所述转动盖板(48)的中部开设有圆槽(49),所述圆槽(49)的内部固定连接有橡胶垫片(52),所述橡胶垫片(52)的底端与检测仪头部(1)的顶端接触。
