专利号: 2024110462477
申请人: 山东博康石油工程技术有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

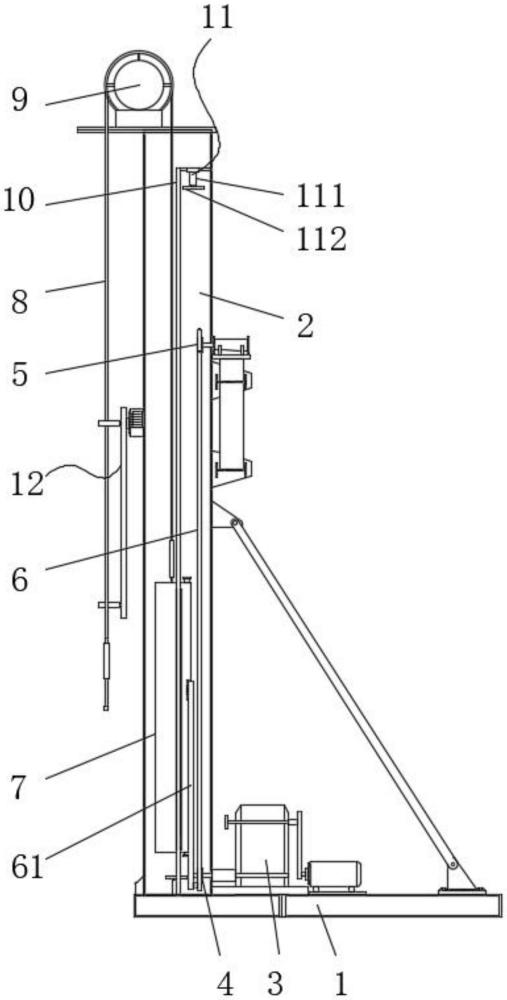

1.一种稳定式双连杆换向抽油机,包括基座(1)、配重箱(7)和双连杆驱动组件,所述基座(1)的一侧安装有基架(2),且基座(1)的上侧安装有动力机构(3),所述基架(2)的顶部安装有滚筒(9),其特征在于:所述基架(2)的内部安装有保持架(10),所述配重箱(7)滑动连接在保持架(10)内部,并且保持架(10)的顶部和/或基架(2)的底部中安装有一组接触组件(11);

双连杆驱动组件的两端分别与配重箱(7)和动力机构(3)的输出端相连接;

所述配重箱(7)的顶部安装有宽皮带(8),宽皮带(8)从滚筒(9)的顶部绕过,并从稳定架(12)中穿过;

所述配重箱(7)的两侧均开设有保持槽(71),且配重箱(7)内部位于两组保持槽(71)的一侧均依次开设有连通的收纳区域(16)和容纳槽(17);

所述配重箱(7)内部位于两组容纳槽(17)的一侧均滑动连接有推动杆(13),且配重箱(7)内部位于接触组件(11)对应的方向安装有驱动结构(15);

驱动结构(15)与对应的接触组件(11)接触后,带动推动杆(13)移动,将容纳槽(17)内部的润滑介质推动至收纳区域(16)内部。

2.根据权利要求1所述的一种稳定式双连杆换向抽油机,其特征在于,所述接触组件(11)包括行程气缸(111),所述行程气缸(111)的输出端朝向配重箱(7),且安装有接触架(112)。

3.根据权利要求2所述的一种稳定式双连杆换向抽油机,其特征在于,保持架(10)的顶部或基架(2)的底部中安装有一组接触组件(11);

所述驱动结构(15)包括连接架(151)和两组动力块(14),所述驱动结构(15)包括连接架(151),所述连接架(151)设置在推动杆(13)朝向接触组件(11)的一侧,且连接架(151)的侧面安装有延伸至配重箱(7)外侧的延伸架(153);

所述连接架(151)背向延伸架(153)的一侧与配重箱(7)之间安装有多个弹性杆(152),且连接架(151)的两端均安装有延伸至两组推动杆(13)一侧的滑杆(154),两组滑杆(154)朝向推动杆(13)的一端均转动连接有滑轮(155);

两组所述动力块(14)分别安装在两组推动杆(13)背向对应容纳槽(17)的一端,且两组动力块(14)朝向对应滑轮(155)的一侧均设置有倾斜面。

4.根据权利要求2所述的一种稳定式双连杆换向抽油机,其特征在于,保持架(10)的顶部和基架(2)的底部均安装有一组接触组件(11);

所述驱动结构(15)包括两组连接架(151)和两组动力块(14),所述驱动结构(15)包括两组连接架(151),两组连接架(151)分别设置在配重箱(7)的上、下两侧,且两组连接架(151)的侧面均安装有延伸至配重箱(7)外侧的延伸架(153);

所述连接架(151)背向延伸架(153)的一侧与配重箱(7)之间安装有多个弹性杆(152),且连接架(151)的两端均安装有延伸至两组推动杆(13)一侧的滑杆(154),两组滑杆(154)朝向推动杆(13)的一端均转动连接有滑轮(155);

两组所述动力块(14)分别安装在两组推动杆(13)背向对应容纳槽(17)的一端,且两组动力块(14)朝向对应两组滑轮(155)的两侧均设置有倾斜面。

5.根据权利要求1所述的一种稳定式双连杆换向抽油机,其特征在于,所述收纳区域(16)包括槽体(161),所述槽体(161)开设在容纳槽(17)与保持槽(71)之间,且槽体(161)与容纳槽(17)之间开设有连通孔(72);

所述连通孔(72)为圆台形,且连通孔(72)直径较小的一端与容纳槽(17)连通。

6.根据权利要求5所述的一种稳定式双连杆换向抽油机,其特征在于,所述槽体(161)内位于连通孔(72)的上、下两侧均设置有隔层(162),两组隔层(162)与槽体(161)之间均安装有多个弹性件(163);

两组隔层(162)相对的一端均延伸至连通孔(72)的一侧。

7.根据权利要求1所述的一种稳定式双连杆换向抽油机,其特征在于,所述稳定架(12)包括摆动机构(125),所述摆动机构(125)的输出端安装有固定架(121),所述固定架(121)侧面的顶端安装有第一接触筒(123),且固定架(121)侧面位于第一接触筒(123)的一侧安装有驱动模块(122),所述驱动模块(122)的输出端安装有第二接触筒(124)。

8.根据权利要求7所述的一种稳定式双连杆换向抽油机,其特征在于,所述第二接触筒(124)和第一接触筒(123)均包括支撑体,支撑体的外侧转动连接有辊体。
