专利号: 2024110398428
申请人: 闽清县樟马农业技术推广服务有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

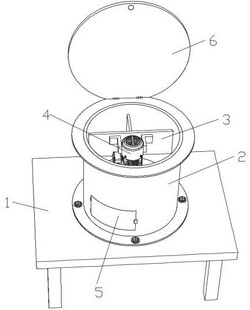

1.一种农业种植用农副品削皮装置,包括支架(1)和设于支架(1)上端的桶体(2),所述桶体(2)内壁固定设有电机架(3),所述电机架(3)一侧设有电机(4),所述电机(4)输出端通过连接轴(8)连接设有刀盘(9),所述刀盘(9)与桶体(2)内壁不接触且上端面均布设有多个刀片(31),所述桶体(2)侧壁开设有出料口且配合设有密封门(5),其特征在于,所述桶体(2)内底面设有用于收集碎皮的收集组件,所述出料口内部设有辅助出料的导料组件;

所述导料组件包括固定设于出料口内部的安装轴(16)、转动套设于安装轴(16)上端的导料板(12)和转动套设于安装轴(16)下端的清理板(13),所述导料板(12)和清理板(13)与安装轴(16)转动连接处分别套设有扭簧,所述桶体(2)侧壁设有与导料板(12)和清理板(13)相配合的限位件。

2.根据权利要求1所述的一种农业种植用农副品削皮装置,其特征在于,所述限位件包括转动设于桶体(2)侧壁的转动板(11)和分别开设于桶体(2)侧壁的两个滑腔,两个所述滑腔呈上下分布且内部分别滑动设有限位杆(10),所述导料板(12)和清理板(13)外表面分别开设有与限位杆(10)一端相配合的限位槽(14),所述导料板(12)和清理板(13)外表面固定设有凸块(15),所述转动板(11)表面分别开设有与凸块(15)相配合的滑槽,两个所述限位杆(10)另一端设有第一弹簧(18),下方所述滑腔内部滑动设有滑块(20),所述滑块(20)侧壁与其中一个第一弹簧(18)一端固定连接,所述滑块(20)表面通过拉绳(17)与密封门(5)固定连接。

3.根据权利要求1所述的一种农业种植用农副品削皮装置,其特征在于,所述收集组件包括转动设于桶体(2)内底面的接皮盘(21)和固定设于接皮盘(21)上端中部的固定杆(22),所述固定杆(22)上端滑动套设有套块(23),所述套块(23)上端面开设有安装槽,所述安装槽内滑动设有卡接块(27),所述卡接块(27)下端面通过第二弹簧(26)与安装槽内底面连接,所述刀盘(9)下端面开设有与卡接块(27)相配合的卡接槽,所述套块(23)下端开设有用于清理板(13)挤压接触的倒圆角。

4.根据权利要求3所述的一种农业种植用农副品削皮装置,其特征在于,所述固定杆(22)内部开设有空腔,所述空腔内滑动设有滑板(24),所述滑板(24)上端固定设有滑杆(25),所述滑杆(25)上端活动贯穿出空腔外并与套块(23)固定连接,所述滑板(24)上端面通过第三弹簧(29)与空腔内顶面连接。

5.根据权利要求3所述的一种农业种植用农副品削皮装置,其特征在于,所述导料板(12)和清理板(13)均呈弧形状,所述清理板(13)下端面设有用于刮扫接皮盘(21)的刮条。

6.根据权利要求4所述的一种农业种植用农副品削皮装置,其特征在于,所述第三弹簧(29)的劲度系数小于扭簧的劲度系数,所述卡接块(27)上端转动嵌设有滚珠(28)。

7.根据权利要求2所述的一种农业种植用农副品削皮装置,其特征在于,所述密封门(5)内侧开设有凹槽(30),所述凹槽(30)内部转动嵌设有用于收卷拉绳(17)的收卷辊(19),所述收卷辊(19)的转轴处设有发条。

8.根据权利要求1所述的一种农业种植用农副品削皮装置,其特征在于,所述桶体(2)上端铰接设有顶盖(6),所述顶盖(6)外侧设有控制器(7),所述控制器(7)与电机(4)电性连接,所述顶盖(6)内侧嵌设有用于固定吸附桶体(2)上端面的磁铁。
