专利号: 2024110289187
申请人: 南部县楠木镇伟兴业五金建材有限责任公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

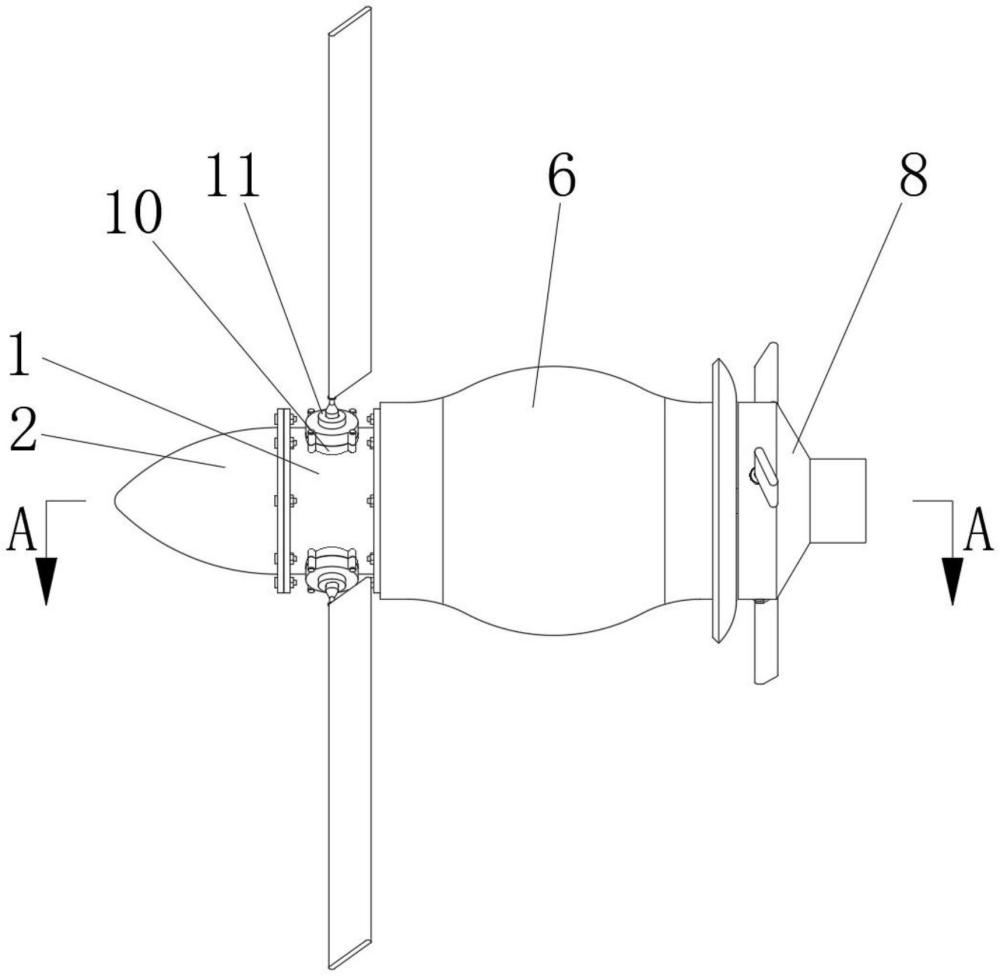

1.一种风力发电装置,包括连接钢套(1),其特征在于:

所述连接钢套(1)一端固接有迎风前端(2),所述迎风前端(2)内固装有行程套筒(4),所述行程套筒(4)内连接有调节装置(3),所述连接钢套(1)另一端固接有连接外轴(5),所述连接外轴(5)上套设有发电腔(6),所述调节装置(3)一端固装有传动内轴(7),所述传动内轴(7)一端安装有驱动装置(8),所述调节装置(3)内固定安装有锁定卡座(9),所述调节装置(3)外设有连接基座(10),所述连接基座(10)上固接有旋转装置(11);

所述调节装置(3)包括行程轴(31),所述行程轴(31)活动安装在行程套筒(4)内,所述行程轴(31)一端设有复位弹簧(32),所述复位弹簧(32)一端固接于行程套筒(4)内,所述行程轴(31)一端固装有锁定传动装置(33),所述锁定传动装置(33)一端固装有锁定盘(34),所述锁定盘(34)一侧与传动内轴(7)固接,所述锁定盘(34)上设有用于配合锁定的凸起;

所述锁定传动装置(33)包括连接轴Ⅰ(331),所述连接轴Ⅰ(331)两端分别设有传动锥形齿轮(332a)和锁定锥形齿轮(332b);

所述旋转装置(11)包括连接轴Ⅲ(111),所述连接轴Ⅲ(111)底部固设有第二锥形齿轮(112),所述连接轴Ⅲ(111)顶部固设有安装轴(113),所述安装轴(113)顶部固装有扇叶(114),所述安装轴(113)上还套设有与连接基座(10)固接的轴承连接座(115),所述第二锥形齿轮(112)与锁定传动装置(33)相结合,所述扇叶(114)的倾斜方向与反转装置(82)的倾斜方向相反。

2.根据权利要求1所述的风力发电装置,其特征在于:

所述驱动装置(8)包括外壳(81),所述外壳(81)上套设有反转装置(82),所述外壳(81)内固装有调节电机(83),所述调节电机(83)输出轴上固装有调节齿盘(84),所述外壳(81)一侧固装有与传动内轴(7)固接的迎风盘(85)。

3.根据权利要求2所述的风力发电装置,其特征在于:

所述反转装置(82)包括连接轴Ⅱ(821),所述连接轴Ⅱ(821)活动连接于外壳(81),所述连接轴Ⅱ(821)一端固装有反转扇叶(822),所述连接轴Ⅱ(821)另一端固装有与调节齿盘(84)啮合的第一锥形齿轮(823)。
