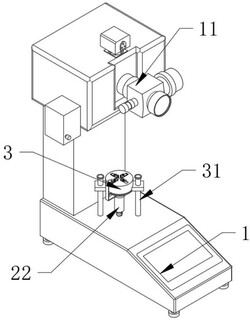

1.一种数控刀具硬度检测装置，包括机架（1），其特征在于：还包括安装在所述机架（1）上的检测部件（11）、升降装置、夹持装置以及翻面装置；

所述检测部件（11）固定安装在所述机架（1）的外表面并对需要检测的刀具进行检测工作；

升降装置，所述升降装置位于所述机架（1）的外表面，并对需要检测的数控刀具进行升降，所述升降装置包括升降丝杆（21），所述升降丝杆（21）的转动带动所述夹持装置夹持的数控刀具进行升降；

夹持装置，所述夹持装置位于所述升降装置的内部，并对需要检测的数控刀具进行夹持，所述夹持装置包括调节机构和夹持机构，所述调节机构包括调节锥齿轮（41），所述调节锥齿轮（41）的转动驱动所述夹持机构对需要检测的数控刀具进行夹持，所述夹持机构包括接触块（54），所述接触块（54）的相对移动对需要检测的数控刀具进行固定；

翻面装置，所述翻面装置包括用于旋转的驱动槽体（65），所述翻面装置位于所述升降装置的外表面，所述驱动槽体（65）的旋转驱动所述接触块（54）旋转后带动所述接触块（54）固定的数控刀具进行同步旋转。

2.根据权利要求1所述的一种数控刀具硬度检测装置，其特征在于：所述升降装置还包括升降电机（2），所述升降电机（2）固定安装在所述机架（1）的内壁，所述升降电机（2）的输出轴一端与所述升降丝杆（21）的一端固定安装，所述升降丝杆（21）的外表面螺纹连接有螺纹套（22）。

3.根据权利要求2所述的一种数控刀具硬度检测装置，其特征在于：所述螺纹套（22）的上表面通过轴承固定安装有升降外壳（3），所述机架（1）的上表面固定安装有限位杆（31），所述升降外壳（3）滑动插接在所述限位杆（31）的外表面，所述升降外壳（3）的内壁固定安装有升降电磁铁（32），所述升降电磁铁（32）的下表面固定安装有耐磨片（33），所述升降电磁铁（32）的外表面与所述螺纹套（22）的外表面磁性连接。

4.根据权利要求3所述的一种数控刀具硬度检测装置，其特征在于：所述调节机构还包括调节杆（4），所述调节杆（4）的一端与所述升降丝杆（21）的顶端固定安装，所述调节杆（4）的外表面与所述调节锥齿轮（41）的内壁滑动插接。

5.根据权利要求4所述的一种数控刀具硬度检测装置，其特征在于：所述调节杆（4）的一端固定安装有吸附电磁铁（42），所述吸附电磁铁（42）的外表面与所述调节锥齿轮（41）的外表面磁性连接，所述调节杆（4）的一端固定安装有迫使所述调节锥齿轮（41）复位的复位弹簧（43）。

6.根据权利要求5所述的一种数控刀具硬度检测装置，其特征在于：所述夹持机构还包括夹持丝杆（5），所述夹持丝杆（5）通过轴承固定安装在所述升降外壳（3）的内壁，所述夹持丝杆（5）的一端通过锥齿轮与所述调节锥齿轮（41）啮合，所述夹持丝杆（5）的外表面螺纹连接有夹持滑块（51），所述夹持滑块（51）的一端与所述升降外壳（3）的凹槽内壁滑动插接。

7.根据权利要求6所述的一种数控刀具硬度检测装置，其特征在于：所述夹持滑块（51）的外侧面通过轴承固定安装有旋转槽体（52），所述旋转槽体（52）的内壁滑动插接有调节环槽（53），所述调节环槽（53）的内壁与所述接触块（54）的外表面滑动插接，所述接触块（54）的外侧面转动连接有滚轴（55）。

8.根据权利要求7所述的一种数控刀具硬度检测装置，其特征在于：所述翻面装置还包括旋转架（6），所述旋转架（6）的外侧面固定安装有限位板（61），所述升降外壳（3）的外侧面开设有限位槽（62），所述限位板（61）的一端与所述限位槽（62）的内壁滑动插接，所述旋转架（6）的一端固定安装有电磁环（63），所述电磁环（63）转动套接在所述螺纹套（22）的外表面后且与所述螺纹套（22）的外侧面磁性连接。

9.根据权利要求8所述的一种数控刀具硬度检测装置，其特征在于：所述旋转架（6）的外侧面固定安装有旋转电机（64），所述旋转电机（64）的输出轴一端与所述驱动槽体（65）的外侧面固定安装，所述旋转槽体（52）的一端固定安装有翻面手柄（66），所述驱动槽体（65）的内壁与所述翻面手柄（66）的一端滑动插接，所述夹持滑块（51）的外侧面设置有自锁部件（67），所述自锁部件（67）是由两个啮合的齿轮构成。

10.基于权利要求1‑9任意一项所述的一种数控刀具硬度检测装置的操作方法，包括如下步骤：

S1：在需要对刀头进行固定时，通过将刀头放在升降外壳（3）上后，通过升降电机（2）启动，带动升降丝杆（21）转动，升降丝杆（21）带动调节杆（4）的转动，调节杆（4）带动调节锥齿轮（41）转动后，调节锥齿轮（41）带动与之啮合的锥齿轮转动后带动夹持丝杆（5）进行转动，夹持丝杆（5）带动夹持滑块（51）移动后，使得接触块（54）靠近需要检测数控刀具；

S2：对数控刀具进行夹持后，吸附电磁铁（42）通电，对调节锥齿轮（41）吸附后，使得调节锥齿轮（41）与下方的锥齿轮啮合后，复位弹簧（43）被拉伸，调节锥齿轮（41）转动后驱动另一组夹持丝杆（5）转动后，带动另一组接触块（54）靠近接触块（54），推动数控刀具，使得数控刀具位于中心，数控刀具在推动下能够在开始固定的接触块（54）上的滚轴（55）上转动，便于数控刀具的移动，四个接触块（54）能够使得数控刀具稳定的夹持，在遇到数控刀具异性面时，通过接触块（54）在调节环槽（53）内偏转，调节环槽（53）在旋转槽体（52）内进行偏转，便于接触块（54）上的滚轴（55）进行接触数控刀具的外表面；

S3：升降外壳（3）上的升降电磁铁（32）的通电后与下方的螺纹套（22）进行吸附后，升降丝杆（21）的转动，升降外壳（3）通过限位杆（31）进行限位后，螺纹套（22）在升降丝杆（21）的转动下进行上升，带动升降外壳（3）进行上升，使得夹持的数控刀具靠近检测部件（11），通过检测部件（11）进行检测；

S4：检测完成后，需要对数控刀具其他面进行检测时，通过调节杆（4）的转动，使得调节锥齿轮（41）带动夹持丝杆（5）进行转动，夹持丝杆（5）的转动带动夹持滑块（51）进行相反移动，使得滚轴（55）离开数控刀具的表面后，通过电磁环（63）的通电，通电后，升降电机（2）的驱动升降丝杆（21）转动，升降丝杆（21）的转动带动螺纹套（22）和旋转架（6）进行同步转动；

S5：升降电磁铁（32）断电，无法带动升降外壳（3）的转动，同时调节锥齿轮（41）与未和数控刀具夹持的接触块（54）上的夹持丝杆（5）锥齿轮啮合，旋转架（6）旋转后，使得驱动槽体（65）与翻面手柄（66）插接后，通过旋转电机（64）驱动驱动槽体（65）转动，驱动槽体（65）转动后驱动翻面手柄（66）转动，翻面手柄（66）的转动带动旋转槽体（52）转动后，通过与接触块（54）带动其夹持的数控刀具进行翻面，翻面完成后，旋转架（6）通过限位环在限位槽（62）内滑动后，旋转架（6）复位后，调节杆（4）的转动，使得夹持滑块（51）带动接触块（54）移动后对翻面后的数控刀具进行夹持固定。
