专利号: 2024209639630
申请人: 南昌金久科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

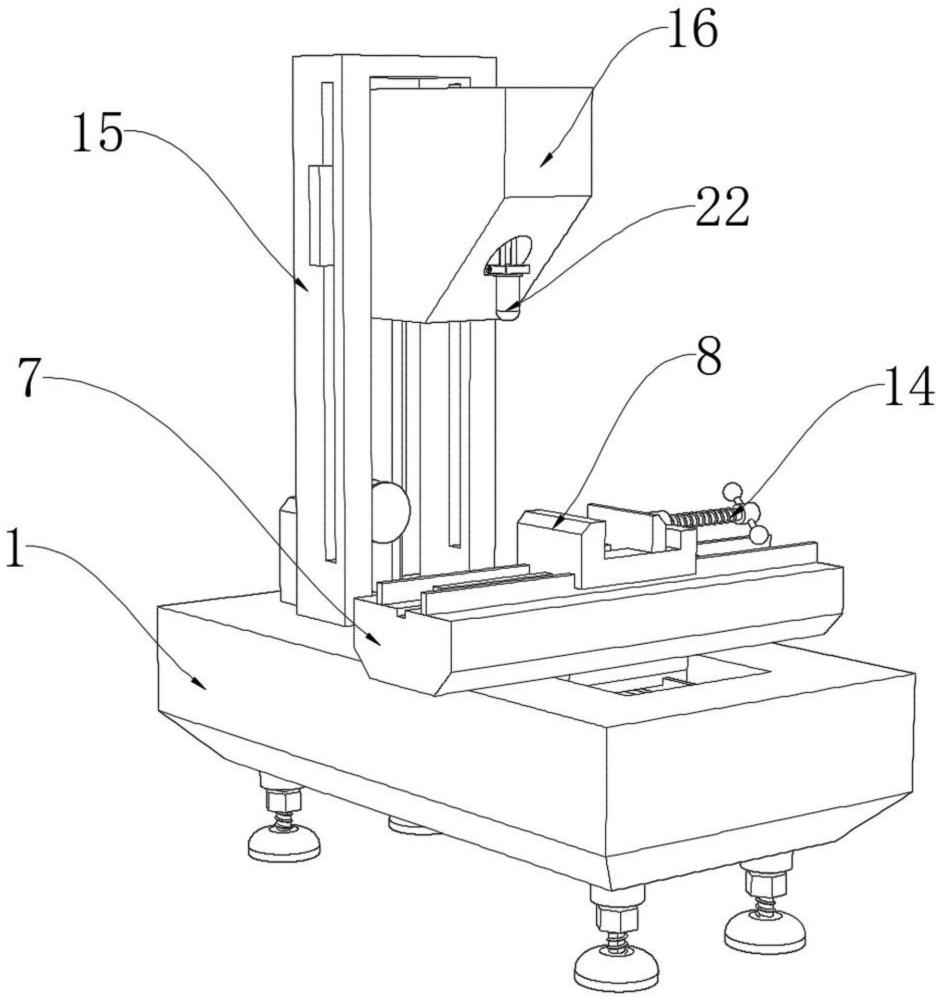

1.一种盾构机刀具硬度检测装置,包括第一底座(1),其特征在于:所述第一底座(1)的上表面固定连接有检测电机(17),所述检测电机(17)的输出端固定连接有第一转轮(18),所述第一底座(1)的上表面固定连接有支撑架(15),所述第一转轮(18)的外壁转动连接在支撑架(15)的内壁,所述支撑架(15)的内部滑动连接有检测块(16),所述第一转轮(18)的外壁转动连接有皮带(19),所述皮带(19)的外壁固定连接在检测块(16)的内部,所述皮带(19)的内壁转动连接有第二转轮(20),所述第二转轮(20)的内部转动连接在支撑架(15)的外壁,所述检测块(16)的外壁设置在第二转轮(20)的外壁,所述检测块(16)的内部固定连接有气缸(21),所述气缸(21)的输出端固定连接有按压头(22),所述按压头(22)的外壁滑动连接在检测块(16)的内部,所述第一底座(1)的内部设置有滑动组件;

所述滑动组件包括第一齿条(4),所述第一齿条(4)的外壁滑动连接在第一底座(1)的内部,所述第一底座(1)的内部固定连接有第一电机(2),所述第一电机(2)的输出端固定连接有第一齿轮(3);

所述第一齿轮(3)与第一齿条(4)相啮合,所述第一齿轮(3)的外壁转动连接在第一底座(1)的内部;

所述第一底座(1)的外壁固定连接有第一滑轨(5),所述第一滑轨(5)的外壁滑动连接有连接块(6);

所述连接块(6)的外壁滑动连接在第一底座(1)的外壁,所述连接块(6)的下表面固定连接在第一齿条(4)的上表面;

所述连接块(6)的上表面固定连接有第二底座(7),所述第二底座(7)的内部固定连接有第二电机(11),所述第二电机(11)的输出端固定连接有第二齿轮(12),所述第二底座(7)的上表面固定连接有第二滑轨(9);

所述第二滑轨(9)的外壁滑动连接有夹紧块(8),所述夹紧块(8)的下表面固定连接有第二齿条(10),所述第二齿条(10)与第二齿轮(12)相啮合;

所述夹紧块(8)的外壁滑动连接有调节块(13),所述调节块(13)的内部转动连接有螺纹杆(14),所述螺纹杆(14)的外壁转动连接在夹紧块(8)的内部。
