专利号: 2024107700075
申请人: 江苏大力神管桩有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

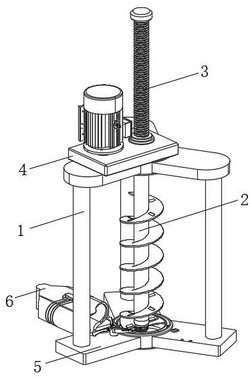

1.一种防堵塞的旋挖灌注桩钻孔清理机,包括支撑架(1),其特征在于:所述支撑架(1)顶端中部的圆形内壁中呈圆形阵列状安装有八个第一振动传感器(11),每个所述第一振动传感器(11)的端部均安装有球头体(12);

还包括排土螺旋(2),该排土螺旋(2)架设安装在支撑架(1)的中间位置,所述排土螺旋(2)包括架设安装在支撑架(1)中间位置的旋挖杆(21),所述旋挖杆(21)的表面靠近顶部位置呈螺旋状安装有四个第一逆鳞块(22),所述旋挖杆(21)的底部连接有接头杆体(23),所述旋挖杆(21)的表面靠近底部位置呈螺旋状安装有四个第二逆鳞块(24);

驱动装置(4),该驱动装置(4)螺纹安装在支撑架(1)的顶端,所述驱动装置(4)包括螺纹安装在支撑架(1)顶端的齿轮箱(41),所述齿轮箱(41)的顶端组装有驱动电机(42),所述驱动电机(42)通过齿轮箱(41)与传动轴(3)传动安装,所述驱动电机(42)上安装有控制块(43);

基座总成(5),该基座总成(5)安装在支撑架(1)的底端,所述基座总成(5)包括安装在支撑架(1)底端的定位基座(51),所述定位基座(51)的中部固定安装有箍筋环(52),所述定位基座(51)上呈等边三角形开设有三个卡槽(53),所述卡槽(53)内部嵌合安装有封塞(54);

排土管道(6),该排土管道(6)安装在基座总成(5)上,所述排土管道(6)包括螺纹安装在定位基座(51)上的土斗(61),所述土斗(61)靠近定位基座(51)的一端边侧设置有扩边部(62),所述扩边部(62)对应贴合在箍筋环(52)的外边侧,所述扩边部(62)的顶部安装有扭转电机(63)。

2.根据权利要求1所述的一种防堵塞的旋挖灌注桩钻孔清理机,其特征在于:所述第二逆鳞块(24)与第一逆鳞块(22)的结构相同,均安装逆时针方向布设在旋挖杆(21)上,所述接头杆体(23)上固定连接有加强板(25),所述接头杆体(23)底部安装有钻头主体(26),钻头主体(26)的表面设置有螺旋钻刀,所述钻头主体(26)的表面开设有透水孔(27),所述旋挖杆(21)内部安装有水压组件(28),所述水压组件(28)底部贯穿接头杆体(23)并延伸至钻头主体(26)内侧与透水孔(27)相连通。

3.根据权利要求2所述的一种防堵塞的旋挖灌注桩钻孔清理机,其特征在于:所述水压组件(28)包括安装在旋挖杆(21)内部的内置管(281),所述内置管(281)的内侧组装有右向半球(282)和左向半球(284),所述右向半球(282)安装在左向半球(284)的下方,所述右向半球(282)和左向半球(284)的表面呈左右错位状开设有豁口,两者的顶部均呈曲面状设置,所述右向半球(282)的边侧上安装有细杆组一(283),所述左向半球(284)的边侧上安装有细杆组二(285),所述细杆组二(285)与细杆组一(283)的结构相同,所述细杆组二(285)与细杆组一(283)所在的平面呈垂直状交叉设置。

4.根据权利要求3所述的一种防堵塞的旋挖灌注桩钻孔清理机,其特征在于:所述右向半球(282)上安装有夹体(801),所述夹体(801)的顶部和底部均连接有折叠弹簧(802),所述夹体(801)背离右向半球(282)的一面固定安装有套体(803),所述套体(803)套装在细杆组一(283)上,所述细杆组一(283)上插销安装有挡销(804),所述套体(803)位于两个挡销(804)之间设置。

5.根据权利要求2所述的一种防堵塞的旋挖灌注桩钻孔清理机,其特征在于:所述排土螺旋(2)的顶部组装有传动轴(3),所述传动轴(3)的顶端螺纹安装有头接管(31),所述水压组件(28)的主体安装在由旋挖杆(21)和传动轴(3)共同组成的长杆腔体内部,所述头接管(31)通过传动轴(3)连接在内置管(281)的顶部。

6.根据权利要求1所述的一种防堵塞的旋挖灌注桩钻孔清理机,其特征在于:所述箍筋环(52)的内侧安装有内环件(55),所述定位基座(51)上通过卡槽(53)安装有套壳(56),所述套壳(56)的底端插销安装有基柱(57),所述基柱(57)能够通过卡槽(53)嵌合安装在定位基座(51)上,所述套壳(56)的表面开设有弧形装槽(561),所述套壳(56)的内侧组装有清扫电机(58)。

7.根据权利要求6所述的一种防堵塞的旋挖灌注桩钻孔清理机,其特征在于:所述内环件(55)包括组装在箍筋环(52)内侧的内环体(551),所述内环体(551)的内壁上呈圆形阵列状安装有螺旋脊棱(552),所述内环体(551)的外壁上呈圆形阵列状安装有橡胶贴条(553),所述内环体(551)的外壁上呈圆形阵列状还安装有伸缩弹杆(554),所述伸缩弹杆(554)和橡胶贴条(553)在内环体(551)上错位设置,所述伸缩弹杆(554)远离内环体(551)的一端内侧嵌合安装有第二振动传感器(555),所述伸缩弹杆(554)远离内环体(551)的一端螺纹安装在箍筋环(52)内壁上。

8.根据权利要求7所述的一种防堵塞的旋挖灌注桩钻孔清理机,其特征在于:所述清扫电机(58)表面连接有定位套杆(581)和支架杆(582),所述定位套杆(581)和支架杆(582)均呈等边三角状交错连接在清扫电机(58)上,所述支架杆(582)上螺纹安装有斜板刮刀(583),所述斜板刮刀(583)整体分为带有刃口的正面,以及无刃口的背面,所述清扫电机(58)的四周呈圆形阵列状安装有三组支撑件(59),所述支撑件(59)贴合组装在斜板刮刀(583)的背面;

所述支撑件(59)包括贴合组装在斜板刮刀(583)背面的强筋板(591),所述强筋板(591)靠近清扫电机(58)的一端设置有弧形凹口(592),所述强筋板(591)通过弧形凹口(592)和弧形装槽(561)配合与套壳(56)嵌合安装,所述强筋板(591)背离清扫电机(58)的一面螺纹安装有第一丝杆(593)和第二丝杆(595),所述第二丝杆(595)安装在远离弧形凹口(592)的一端,所述强筋板(591)面朝斜板刮刀(583)的一面通过第二丝杆(595)螺纹安装有柔性隔垫(594),所述柔性隔垫(594)紧密贴合在第一丝杆(593)的背面,所述强筋板(591)还能够通过第一丝杆(593)与清扫电机(58)螺纹安装,其中,所述定位套杆(581)穿过套壳(56)伸入弧形装槽(561)内侧,所述第一丝杆(593)通过强筋板(591)与弧形装槽(561)内侧的定位套杆(581)螺纹连接。

9.根据权利要求8所述的一种防堵塞的旋挖灌注桩钻孔清理机,其特征在于:所述扩边部(62)远离定位基座(51)的一端连接有软管伸缩部(64),所述软管伸缩部(64)远离土斗(61)的一端连接有双腔体(65);所述双腔体(65)包括连接在软管伸缩部(64)上的腔体壳(651),所述腔体壳(651)的内壁上对称连接有两条缆绳(652),两条所述缆绳(652)的另一端均连接在土斗(61)内壁上,初始状态下,缆绳(652)处于松弛状态,所述腔体壳(651)上呈上下对称状安装有环盘(653),所述环盘(653)上安装有长接板(654),所述长接板(654)远离环盘(653)的一端铰接在土斗(61)上,其中,土斗(61)顶部的扭转电机(63)与腔体壳(651)顶部的长接板(654)相连接,所述腔体壳(651)通过环盘(653)上的长接板(654)和扭转电机(63)配合与土斗(61)摆动安装,所述腔体壳(651)的内侧中部固定连接有分流柱(655),所述分流柱(655)安装在远离土斗(61)的一端。

10.根据权利要求9所述的一种防堵塞的旋挖灌注桩钻孔清理机,其特征在于:所述控制块(43)的输入端分别与驱动电机(42)、第一振动传感器(11)、第二振动传感器(555)、清扫电机(58)、扭转电机(63)的输出端相电性连接,同时,控制块(43)的输出端也分别与驱动电机(42)、第一振动传感器(11)、第二振动传感器(555)、清扫电机(58)、扭转电机(63)的输入端相电性连接,实现对驱动电机(42)、清扫电机(58)和扭转电机(63)的控制,实现对第一振动传感器(11)和第二振动传感器(555)信号的接收与反馈。
