1.一种旋挖钻孔灌注桩施工方法，其特征在于，包括如下步骤：S1、在施工地点进行旋转钻孔形成安装孔（3）；

S2、在安装孔（3）缩径垮孔前在安装孔（3）内安装护筒（4）；

S3、对安装孔（3）进行清孔处理，同时对安装孔（3）的底壁进行平整；

S4、制作并在护筒（4）内安装钢筋笼（5），在安装钢筋笼（5）的过程中，控制安装在钢筋笼（5）上端的调节机构（6）抵触护筒（4）的内壁，使钢筋笼（5）圆周方向的侧壁距离护筒（4）内侧壁的距离较为均匀；

S5、向护筒（4）内部浇注混凝土从而形成灌注桩本体。

2.根据权利要求1所述的一种旋挖钻孔灌注桩施工方法，其特征在于，在步骤S5后增加如下步骤：

S6、在灌注桩本体凝固之前将调节机构（6）与钢筋笼（5）拆卸分离。

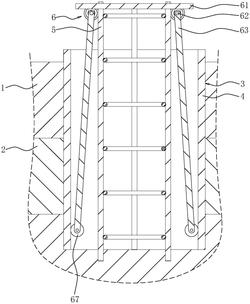

3.根据权利要求2所述的一种旋挖钻孔灌注桩施工方法，其特征在于，所述调节机构（6）包括与钢筋笼（5）上端可拆卸连接的安装杆（61），安装杆（61）的两端分别铰接有调节杆（63），两个调节杆（63）朝相互远离的方向倾斜且分别伸入护筒（4）内部并抵触护筒（4）底端的内壁，两个调节杆（63）上分别连接有驱动调节杆（63）向远离或靠近钢筋笼（5）方向转动的伺服电机（64）。

4.根据权利要求3所述的一种旋挖钻孔灌注桩施工方法，其特征在于，在S6后增加如下步骤：

S7、向远离安装孔（3）内部的方向拉动调节机构（6），同时启动伺服电机（64）带动调节杆（63）向远离或靠近钢筋笼（5）的方向往复转动，直至调节机构（6）完全脱离灌注桩本体，关闭伺服电机（64）。

5.根据权利要求1所述的一种旋挖钻孔灌注桩施工方法，其特征在于，在步骤S4和步骤S5之间添加如下步骤：

S41、将调节机构（6）与钢筋笼（5）拆卸分离。

6.根据权利要求5所述的一种旋挖钻孔灌注桩施工方法，其特征在于，所述调节机构（6）包括与钢筋笼（5）外侧壁竖向滑动连接的两个安装杆（61），安装杆（61）远离钢筋笼（5）的一端铰接有调节杆（63），两个调节杆（63）分别朝向相互远离的方向倾斜并抵触护筒（4）上端的内壁，每个调节杆（63）上分别连接驱动调节杆（63）向远离或靠近钢筋笼（5）方向转动的伺服电机（64）。

7.根据权利要求6所述的一种旋挖钻孔灌注桩施工方法，其特征在于，所述钢筋笼（5）的外侧壁开设有两个滑动槽（66），滑动槽（66）的上下两端分别贯通钢筋笼（5），每个安装杆（61）分别与相应的滑动槽（66）滑动连接。

8.根据权利要求3所述的一种旋挖钻孔灌注桩施工方法，其特征在于，所述调节杆（63）靠近护筒（4）的一端安装有抵触护筒（4）内壁的滚轮（67）。
