专利号: 2024107072803
申请人: 河北石油职业技术大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

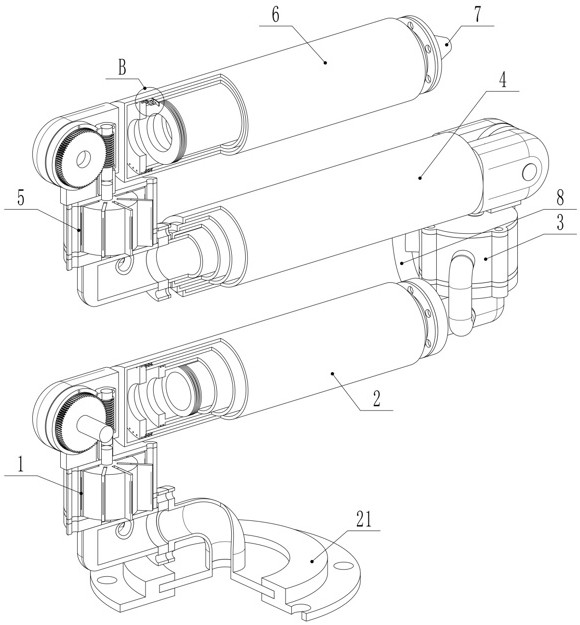

1.一种高性能机械臂,其特征在于:包括下转轴关节(1),所述下转轴关节(1)顶端固定连接有下伸缩臂(2),所述下伸缩臂(2)远离下转轴关节(1)一端固定连接有中转轴关节(3),所述中转轴关节(3)远离下伸缩臂(2)一端固定连接有中伸缩臂(4),所述中伸缩臂(4)远离中转轴关节(3)一端固定连接有上转轴关节(5),所述上转轴关节(5)远离中伸缩臂(4)一端固定连接有上伸缩臂(6),所述上伸缩臂(6)远离上转轴关节(5)一端固定连接有执行单元(7),所述下转轴关节(1)、下伸缩臂(2)、中转轴关节(3)、中伸缩臂(4)、上转轴关节(5)、上伸缩臂(6)两两相邻之间均通过高压伸缩管(8)相互连通,所述下转轴关节(1)、中转轴关节(3)和上转轴关节(5)的顶端均与下伸缩臂(2)、中伸缩臂(4)和上伸缩臂(6)的第一套筒(9)固定连接,所述第一套筒(9)内壁滑动连接有第二套筒(10),所述第二套筒(10)内壁滑动连接有第三套筒(11),所述第三套筒(11)内壁滑动连接有第四套筒(12),所述第四套筒(12)远离第三套筒(11)一端与中转轴关节(3)和上转轴关节(5)的底端固定连接,多个所述高压伸缩管(8)顶端均与相邻的第一套筒(9)一端内部相连通,多个所述第二套筒(10)、第三套筒(11)和第四套筒(12)一端外壁均固定连接有溢流密封装置(13),所述第一套筒(9)、第二套筒(10)、第三套筒(11)和第四套筒(12)内部相互连通,多个所述第四套筒(12)远离第一套筒(9)一端分别与中转轴关节(3)和上转轴关节(5)底端相连通,多个所述高压伸缩管(8)上均固定连接有电磁阀,且多个电磁阀电性连接有同一个控制器。

2.根据权利要求1所述的一种高性能机械臂,其特征在于:所述中转轴关节(3)和上转轴关节(5)均包括与第四套筒(12)远离第一套筒(9)一端固定连接的底座(14),所述底座(14)靠近第四套筒(12)一端开设有与第四套筒(12)内壁相配合的通孔,且通孔与第四套筒(12)内部相连通,所述底座(14)顶端固定连接有底板(15)。

3.根据权利要求2所述的一种高性能机械臂,其特征在于:所述底板(15)顶端固定连接有壳体(16),所述壳体(16)内设有转子(17),所述转子(17)外端滑动连接有多个叶片(18),多个所述叶片(18),多个所述叶片(18)围绕转子(17)轴线均匀分布。

4.根据权利要求3所述的一种高性能机械臂,其特征在于:所述底座(14)内通过管道与壳体(16)内壁相连通,且管道上固定连接有电磁阀,所述电磁阀与控制器电性连接,所述壳体(16)外端固定连接有排水口,所述排水口与壳体(16)内壁相连通,且排水口轴线与管道轴线之间的夹角在60度到135度之间。

5.根据权利要求3所述的一种高性能机械臂,其特征在于:多个所述叶片(18)相互远离的一端均与壳体(16)内壁滑动连接,所述壳体(16)顶端固定连接有顶板(19)所述转子(17)内固定连接有转轴,且转轴两端分别贯穿底板(15)和顶板(19),所述转子(17)在壳体(16)内偏心安装。

6.根据权利要求5所述的一种高性能机械臂,其特征在于:所述转子(17)转轴贯穿顶板(19)部分固定连接有减速箱(20),且减速箱(20)为蜗轮蜗杆减速机构,所述减速箱(20)输出轴与第一套筒(9)一端固定连接。

7.根据权利要求1所述的一种高性能机械臂,其特征在于:所述下转轴关节(1)远离下伸缩臂(2)一端固定连接有转动基座(21),所述转动基座(21)为转盘结构,且转盘结构远离下转轴关节(1)一端与外部设备固定连接,所述转动基座(21)通过管道与高压水泵连接,所述高压水泵与控制器电性连接。

8.根据权利要求1所述的一种高性能机械臂,其特征在于:所述溢流密封装置(13)包括与第二套筒(10)、第三套筒(11)和第四套筒(12)外端固定连接的溢流环(22)和多个水压密封环(23),所述溢流环(22)为双层结构,且双层结构之间设有热膨胀环(24),所述热膨胀环(24)为热膨胀石墨复合材料制成,所述第二套筒(10)、第三套筒(11)和第四套筒(12)与热膨胀环(24)对应位置均开设有多个通孔,所述溢流环(22)沿第一套筒(9)轴线方向两端均固定连接有挡环,且挡环与第二套筒(10)、第三套筒(11)和第四套筒(12)通孔相对应位置同样开设通孔。

9.根据权利要求1‑8任意一项所述的一种高性能机械臂,其特征在于:包括以下步骤;

S1、高压供水;

S2、水压驱动展开;

S3、水压驱动伸长;

S4、高压密封; S5、高温溢流防护。
