专利号: 2024106715675
申请人: 江苏航空职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-15
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

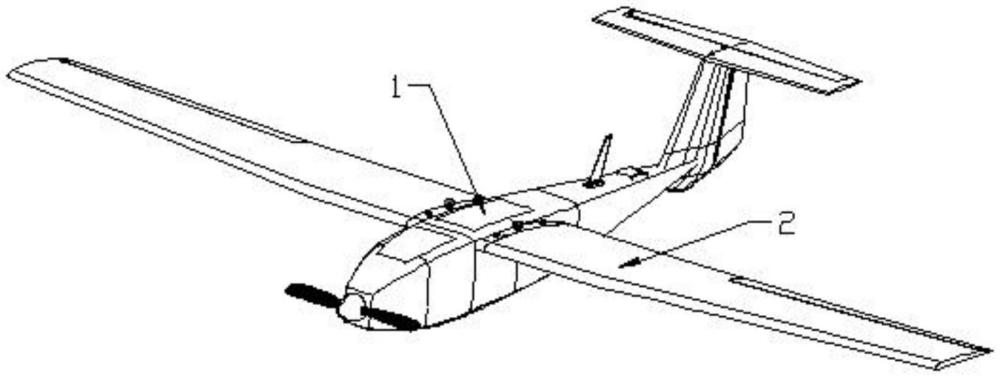

1.一种可快速拆装的固定翼飞行器,其特征在于:包括飞行器本体(1),所述飞行器本体(1)的两侧身对称设置有固定翼(2),所述飞行器本体(1)的侧身上开设有用于安装所述固定翼(2)的安装口(3);所述安装口(3)内对称设置有固定所述固定翼(2)的固定装置(4),所述固定装置(4)通过传动机构(5)驱动其对固定翼(2)进行固定;所述固定翼(2)的加强杆插入所述安装口(3)中心位置开设的安装孔(6)内,所述加强杆的下方抵触设置有顶紧机构(7);所述固定装置(4)包括嵌入在所述安装口(3)内的本体(401),所述本体(401)的前端中心位置上开设有夹持槽(402),所述夹持槽(402)的上方对称设置有固定螺栓(407),所述夹持槽(402)的侧壁上开设有若干个对称分布的定位孔(403),所述固定翼(2)上设置有与所述定位孔(403)相配合的定位杆;所述夹持槽(402)的下方设置有底块(404),所述底块(404)上方可滑动的设置有调节块(405),所述调节块(405)和底块(404)之间通过螺纹杆固定连接在一起,所述螺纹杆通过从动齿轮(406)驱动旋转,所述从动齿轮(406)连接着所述传动机构(5);所述底块(404)为顶部斜切口结构,所述调节块(405)的底部设置有与之相匹配的斜切面;所述调节块(405)的顶部为平行面结构;

所述传动机构(5)包括主轴(501),所述主轴(501)上上下对称分布着锥齿轮一(502)和锥齿轮二(503),所述锥齿轮一(502)的啮合着锥齿轮三(504),所述锥齿轮二(503)啮合着锥齿轮四(506),所述锥齿轮三(504)和锥齿轮四(506)左右分布在所述主轴(501)两侧;所述锥齿轮三(504)和锥齿轮四(506)的中心位置上均键连接着转轴(505),所述转轴(505)的另一端设置有主动齿轮(507),所述主动齿轮(507)啮合着所述从动齿轮(406);

所述顶紧机构(7)包括设置在所述安装口(3)底部的底座(706),所述底座(706)上端设置有伸缩杆(704),所述伸缩杆(704)的上端设置有顶座(703),所述顶座(703)和底座(706)之间设置有弹簧(705),所述弹簧(705)套设在所述伸缩杆(704)上;所述顶座(703)的上端设置有连接杆(702),所述连接杆(702)的上端设置有顶块(701)。

2.根据权利要求1所述的可快速拆装的固定翼飞行器,其特征在于:所述安装口(3)上设置有凸块(301),所述本体(401)的背面开设有与所述凸块(301)相配合的凹槽,所述凸块(301)和本体(401)以及安装口(3)之间通过连接螺栓(408)固定连接在一起。

3.根据权利要求1所述的可快速拆装的固定翼飞行器,其特征在于:所述主轴(501)穿出所述安装口(3)连接着手动旋转组件或者是电动旋转装置。

4.根据权利要求1所述的可快速拆装的固定翼飞行器,其特征在于:所述顶块(701)顶部开设有与所述加强杆相配合的弧形槽。
