1.一种五金冲压工艺，其特征在于：包括基板（1），基板（1）的顶面上安装有定模座（2），定模座（2）容纳腔的顶面上卡接有用于对不同尺寸五金零件冲压成型的下模板（4），下模板（4）的上方设置有动模座（7），动模座（7）的底面上卡接有与下模板（4）配合使用的上模板（8），且动模座（7）的顶面上设有卡腔（14），下模板（4）的端部表面设有与卡腔（14）相通的通道（13），上模板（8）顶面的空缺槽内转动安装有与卡腔（14）卡接配合的伸缩卡位件，伸缩卡位件包括转动杆（12），转动杆（12）的T形端外部套接有伸缩筒（17），且转动杆（12）的T形端外表面套接有弹簧二（18），弹簧二（18）的端部与伸缩筒（17）的内腔底端以及转动杆（12）的T形端接触，伸缩筒（17）的外表面设置有与卡腔（14）卡接配合的卡位板（15）；卡腔（14）的内腔底面上设有定位孔（19），卡位板（15）的底面上安装有与定位孔（19）卡接配合的定位柱（16）；

下模板（4）的表面上设有模腔（10），上模板（8）的底面上安装有与模腔（10）配合使用的定型模块（9），且上模板（8）的截面设置为梯形结构，上模板（8）与动模座（7）底面的腔槽滑动卡接；

定模座（2）上容纳腔的两个侧壁面上均设有空缺部（24），每个空缺部（24）的内部均安装有复位杆（25），复位杆（25）的伸入端固接有容纳在空缺部（24）内部的连接板（26），且复位杆（25）的外表面套设有弹簧三（27），弹簧三（27）位于连接板（26）以及空缺部（24）的内壁面之间，连接板（26）的外侧面上安装有榫块（28），下模板（4）的外壁面上设有与榫块（28）配合使用的卯槽（29）；

基板（1）的顶面并位于定模座（2）的两侧均设置有固定套（3），每个固定套（3）的内部均连接有缓冲柱（5），缓冲柱（5）的外部套设有环形筒套（20），且缓冲柱（5）的外部顶端通过安装盘与动模座（7）的底面相连，缓冲柱（5）的外部并位于环形筒套（20）以及压盘之间套设有弹簧一（11）；

基板（1）的顶面通过四个立柱安装有横板（6），横板（6）的顶面安装有用于推动动模座（7）运动的液压缸；

环形筒套（20）的外表面上设有向内凹陷的环形凹腔（23），环形凹腔（23）的内部转动安装有与固定套（3）端部锁紧的安装套（21），安装套（21）与固定套（3）螺纹套接，且安装套（21）的外表面安装有拧动块（22）；

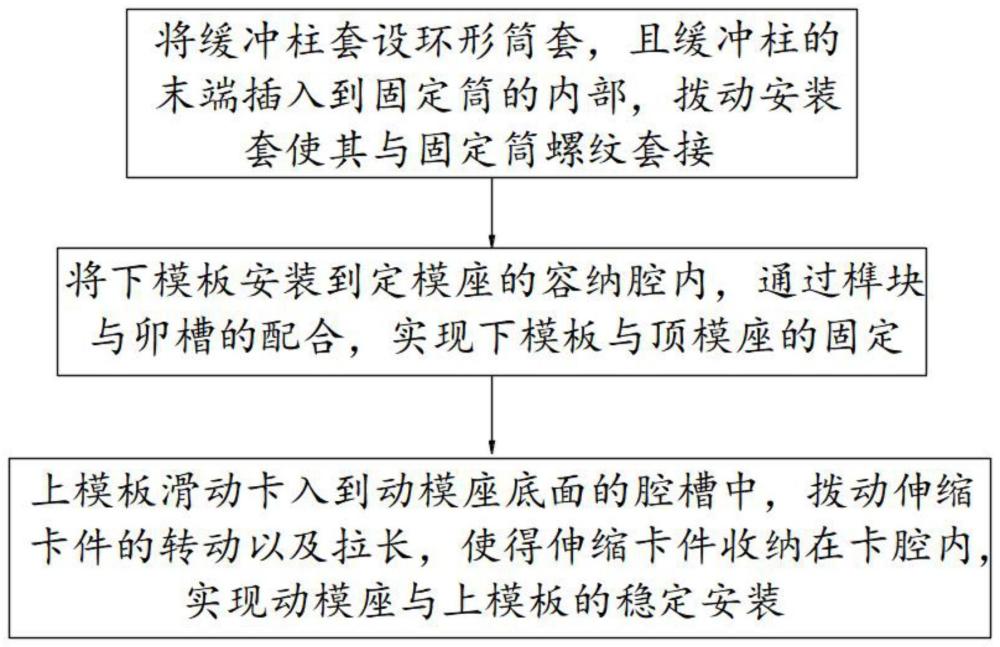

具体冲压过程包括以下步骤：

步骤一、将缓冲柱（5）的底部插入到固定套（3）的内部，并通过拧动块（22）拨动安装套（21）转动，使得安装套（21）螺纹套设在固定套（3）的外表面上，实现缓冲柱（5）与固定套（3）的安装；

步骤二、将模腔（10）安装在定模座（2）的容纳腔内，并通过榫块（28）与卯槽（29）实现对模腔（10）的定位卡接；

步骤三、将上模板（8）滑动安装到动模座（7）底面的腔槽，拨动伸缩卡位件并向上拉动，使得伸缩卡位件容纳在卡腔（14）内，实现了动模座（7）与上模板（8）的稳定安装。

2.根据权利要求1所述的一种五金冲压工艺，其特征在于，在步骤一中，首先将缓冲柱（5）穿过环形筒套（20）的通孔，实现弹簧一（11）在环形筒套（20）以及安装盘间的固定。

3.根据权利要求2所述的一种五金冲压工艺，其特征在于，在步骤一中，通过拧动块（22）拨动安装套（21）在环形筒套（20）表面的环形凹腔（23）中转动，使得安装套（21）与固定套（3）螺纹套接在一起。

4.根据权利要求1所述的一种五金冲压工艺，其特征在于，在步骤二中，通过复位杆（25）向外拉动连接板（26）以及榫块（28）向着空缺部（24）的内腔方向运动，并挤压弹簧三（27)，方便将模腔（10）安装到定模座（2）的容纳腔中。

5.根据权利要求4所述的一种五金冲压工艺，其特征在于，在步骤二中，当下模板（4）装入到容纳腔中，撤去作用在复位杆（25）上的拉力，弹簧三（27）恢复形变，此时榫块（28）卡入到卯槽（29）内。

6.根据权利要求1所述的一种五金冲压工艺，其特征在于，在步骤三中，转动杆（12）与上模板（8）上的空缺槽平行放置，方便将上模板（8）滑动卡入到动模座（7）底面的腔槽内。

7.根据权利要求6所述的一种五金冲压工艺，其特征在于，在步骤三中，之后翻转拨动伸缩筒（17）并带动转动杆（12）在空缺槽内转动时，并向外拉动伸缩筒（17)，使得伸缩筒（17）与转动杆（12）伸长，弹簧二（18）弹性压缩，伸缩筒（17）带动卡位板（15）穿过通道（13）并到达卡腔（14）的上方。

8.根据权利要求7所述的一种五金冲压工艺，其特征在于，撤去对伸缩筒（17）的拉力，弹簧二（18）弹性恢复，使得伸缩筒（17）带动卡位板（15）向下并进入到卡腔（14）的内腔中，并由定位柱（16）与定位孔（19）的卡接增加安装紧密性。
