专利号: 2024104659223
申请人: 张家港市良才机电有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种温度自适应调节的面包醒发箱,其特征在于,包括:

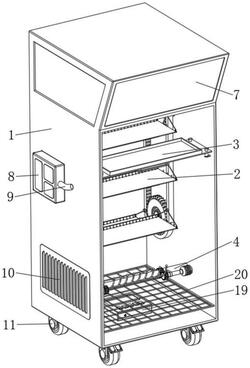

醒发箱外壳(1)和醒发组件(2),所述醒发组件(2)设置在醒发箱外壳(1)的内部,所述醒发组件(2)包括有四个加强杆(201),其中两个所述加强杆(201)的外表面均固定连接有轴承(202),每个所述轴承(202)的外表面和其中两个加强杆(201)的外表面均固定连接有驱动轮(203),每两个所述驱动轮(203)的外表面均啮合连接有齿轮带(204),其中两个所述加强杆(201)分别固定安装在醒发箱外壳(1)的两侧内壁,所述醒发箱外壳(1)的两侧内壁均设置伺服电机(205),两个所述伺服电机(205)的输出轴分别与另外两个加强杆(201)的一端固定连接,两个所述齿轮带(204)的相对一侧均固定连接有多个转块(210),多个所述转块(210)的一端均固定连接有挡块(211),多个所述转块(210)的外表面均转动套设有转环(212),多个所述转环(212)的外表面均固定连接有两个连接链(209),多个所述连接链(209)的一端均活动连接有固定扣(214),多个所述固定扣(214)每四个为一组,每组所述固定扣(214)的底部之间均固定连接有承托盘(206)。

2.根据权利要求1所述的温度自适应调节的面包醒发箱,其特征在于:每个所述承托盘(206)的顶部靠近边缘处均固定连接有挡条(207),每个所述挡条(207)的外表面均设置刻度(208),每个所述承托盘(206)的顶部靠近两侧边缘处均固定连接有标识柱(213),每个所述承托盘(206)的底部均固定连接有四个牵引链(215),每两个所述牵引链(215)的一端之间均固定连接有卡环(216),每两个所述卡环(216)的内壁之间均卡合连接有重力杆(217)。

3.根据权利要求2所述的温度自适应调节的面包醒发箱,其特征在于:所述醒发箱外壳(1)的前表面靠近顶部处设置显示屏(7),所述醒发箱外壳(1)的顶部固定连接有安装板(5),所述安装板(5)的底部设置摄像头(6)。

4.根据权利要求3所述的温度自适应调节的面包醒发箱,其特征在于:所述醒发箱外壳(1)的前表面靠近显示屏(7)处通过铰链转动连接有第一柜门(13),所述第一柜门(13)的表面中间处固定嵌设有第一观察窗(14),所述第一柜门(13)的侧面开设有第一把手槽(17),所述醒发箱外壳(1)的前表面靠近底部处通过铰链转动连接有第二柜门(15),所述第二柜门(15)的表面中间处固定嵌设有第二观察窗(16),所述第二柜门(15)的侧面开设有第二把手槽(18)。

5.根据权利要求4所述的温度自适应调节的面包醒发箱,其特征在于:所述醒发箱外壳(1)的一侧外表面设置恒温恒湿机(8),所述恒温恒湿机(8)的输出端固定连通有输送管(9),所述输送管(9)的一端贯穿至醒发箱外壳(1)的内部,所述醒发箱外壳(1)的另一侧外表面固定安装有铭牌(12),所述醒发箱外壳(1)的两侧外表面均固定连接有散热板(10),所述醒发箱外壳(1)的底部靠近四个拐角处均固定安装有移动轮(11)。

6.根据权利要求5所述的温度自适应调节的面包醒发箱,其特征在于:所述醒发箱外壳(1)的两侧内壁靠近底面处均固定连接有定位条(21),两个所述定位条(21)的顶部之间活动放置有防护网板(20),所述醒发箱外壳(1)的内部底面设置温湿度传感器(19)。

7.根据权利要求6所述的温度自适应调节的面包醒发箱,其特征在于:所述醒发箱外壳(1)的相对内壁之间靠近底面处固定连接有按压组件(4),所述按压组件(4)包括有两个固定筒(401),两个所述固定筒(401)的相对一端均开设有转槽(402),两个所述转槽(402)的内壁之间转动连接有固定杆(403),所述固定杆(403)的外表面固定连接有多个压杆(405),多个所述压杆(405)的一端均固定连接有压球(406)。

8.根据权利要求7所述的温度自适应调节的面包醒发箱,其特征在于:所述固定杆(403)的外表面靠近两端处均固定连接有齿环(404),两个所述固定筒(401)的外表面均固定连接有限位块(409),两个所述限位块(409)的内部均转动嵌设有限位杆(408),两个所述限位杆(408)的相对一端均固定连接有从动齿轮(410),两个所述从动齿轮(410)的相对之间固定连接有连接杆(411),所述醒发箱外壳(1)的内壁设置正反电机(407),所述正反电机(407)的输出轴与其中一个限位杆(408)的一端固定连接。

9.根据权利要求8所述的温度自适应调节的面包醒发箱,其特征在于:所述醒发箱外壳(1)的相对内壁之间靠近顶面处固定连接有称重组件(3),所述称重组件(3)包括有固定板(301)和多个支撑块(306),多个所述支撑块(306)分别固定安装在醒发箱外壳(1)的两侧内壁,所述固定板(301)的顶部开设有安装槽(302),所述安装槽(302)的内部设置重量传感器(303)。

10.根据权利要求9所述的温度自适应调节的面包醒发箱,其特征在于:多个所述支撑块(306)的顶部均固定连接有定位杆(308),多个所述定位杆(308)的外表面之间滑动套设有承托板(304),所述承托板(304)的顶部放置有醒发盘(305),多个所述定位杆(308)的顶端均固定连接有防脱块(307),多个所述定位杆(308)的外表面均设置固定弹簧(309),多个所述固定弹簧(309)的顶端均与承托板(304)的底部固定连接,多个所述固定弹簧(309)的底端分别与多个支撑块(306)的顶部固定连接。
