专利号: 2024102753678
申请人: 苏州市职业大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种多时段自主监测温振智能传感器,其特征在于,其包括:

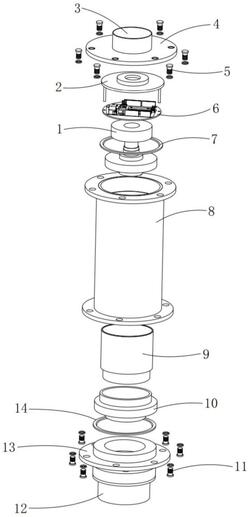

外壳(8),其上、下两端面均为法兰面;

监测单元,其置入所述外壳(8)内腔的上部,其能够对待监测的机械产品工作时的温度及振动信息进行多时段式的监测及采集;

供电单元,其置入所述外壳(8)内腔的下部,其与监测单元电连接,并进行供电;

上盖(4),其采用多个第一锁紧螺栓(5)固定安装在所述外壳(8)的上法兰面上,所述上盖(4)的顶面上固定设置有与所述监测单元信号连接的无线通信模块(3);

以及下盖(13),其采用多个第二锁紧螺栓(11)固定安装在所述外壳(8)的下法兰面上,所述下盖(13)的底部安装有磁吸式固装部件(12),所述磁吸式固装部件(12)能够通过磁力特性快速固定在待监测的机械产品上;

所述磁吸式固装部件(12)包括:

弹力座(1203),其顶部适配滑接在所述下盖(13)的下环体内,所述弹力座(1203)的外圈部内圆周阵列有多个滑腔,每个所述滑腔内均适配滑动设置有滑块(1206),每个所述滑块(1206)上均固定连接有短杆(1202)的一端,每个所述短杆(1202)的另一端均向上穿出,并与所述下盖(13)的下环体固定连接;

筒壳(1210),其截面为“工”字型结构,且适配可转动设置在所述弹力座(1203)的中孔内;

绝磁座(1205),其与所述筒壳(1210)固定连接,其底口内设置有磁块(1204);

弹性收磁组件,其设置在所述筒壳(1210)内,且其与所述磁块(1204)固定连接,并通过弹性收磁组件的弹力特性将所述磁块(1204)回收至所述绝磁座(1205)的底口的内顶部;

所述弹性收磁组件包括:

长杆(1201),其顶端固定在所述下盖(13)上,其底端依次穿入筒壳(1210)和绝磁座(1205)内,并与磁块(1204)固定连接;

滑环(1207),其适配滑动设置在所述筒壳(1210)内,且固定套设在所述长杆(1201)的侧壁上;

弹簧(1208),其设置在筒壳(1210)内,并缠绕在所述长杆(1201)的侧壁上,所述弹簧(1208)能够克服磁块(1204)的磁吸力,并将滑环(1207)顶至筒壳(1210)的内顶部;

所述筒壳(1210)的侧壁上设置有竖槽口(1212),所述竖槽口(1212)的底部沿筒壳(1210)的圆周方向延伸并形成弧口(1211);

位于所述筒壳(1210)内的部分所述长杆(1201)的侧壁上设置有卡键(1209),所述卡键(1209)能够在所述竖槽口(1212)和弧口(1211)内适配滑动。

2.根据权利要求1所述的一种多时段自主监测温振智能传感器,其特征在于:所述外壳(8)的各法兰面的内圈部均设置为环形槽,两个所述环形槽内分别置入有第一密封环(7)和第二密封环(14)。

3.根据权利要求1所述的一种多时段自主监测温振智能传感器,其特征在于:所述供电单元包括:电池盒(9),其内安装有电池模块,其适配置入所述外壳(8)的第三置入腔(85)内;

下压座(10),其顶部设置有压环,其底部设置有凸起,其中,所述压环的内径与所述电池盒(9)底部的外径相同,使得所述下压座(10)适配滑入至所述外壳(8)的第四置入腔(84)后,所述压环能够套设在所述电池盒(9)的底部上;

所述凸起的外径与所述下盖(13)上的上环体的内径相同,使得所述凸起能够滑入至所述下盖(13)的上环体内,且所述下盖(13)的上环体与所述下压座(10)相紧贴。

4.根据权利要求3所述的一种多时段自主监测温振智能传感器,其特征在于:所述监测单元包括:绝缘撑托(1),其内部贯穿设置有通线口,其适配所述外壳(8)的第二置入腔(81)内,且所述绝缘撑托(1)的底部适配插入至位于第二置入腔(81)与第三置入腔(85)之间的通孔(83)内;

电路板(6),其适配置入所述外壳(8)的第一置入腔(82)内,搭载在所述绝缘撑托(1)上,所述电路板(6)与所述无线通信模块(3)信号连接,并与所述电池模块电连接;

上压座(2),其底面固定有两个定位柱,在所述上压座(2)适配置入所述外壳(8)的第一置入腔(82)后,每个所述定位柱均适配插入至所述电路板(6)上对应的定位孔内,且所述上压座(2)的顶部与所述上盖(4)的底部相抵。

5.根据权利要求4所述的一种多时段自主监测温振智能传感器,其特征在于:所述电路板(6)上设置有PLC控制模块、唤醒模块、振动信息采集模块、温度信息采集模块以及ARM处理模块,其中,所述PLC控制模块由计算机设定多个时间段,通过唤醒模块对振动信息采集模块和温度信息采集模块进行给电控制,且振动信息采集模块和温度信息采集模块采集的数据将直接传输至ARM处理模块,经ARM处理模块进行数据分析后,再通过无线通信模块将数据传输至计算机的数据采集库内。

6.根据权利要求5所述的一种多时段自主监测温振智能传感器,其特征在于:所述唤醒模块由两个继电器组成,两个所述继电器分别控制振动信息采集模块和温度信息采集模块的给电状态。
