专利号: 2024101632587
申请人: 武汉工程大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

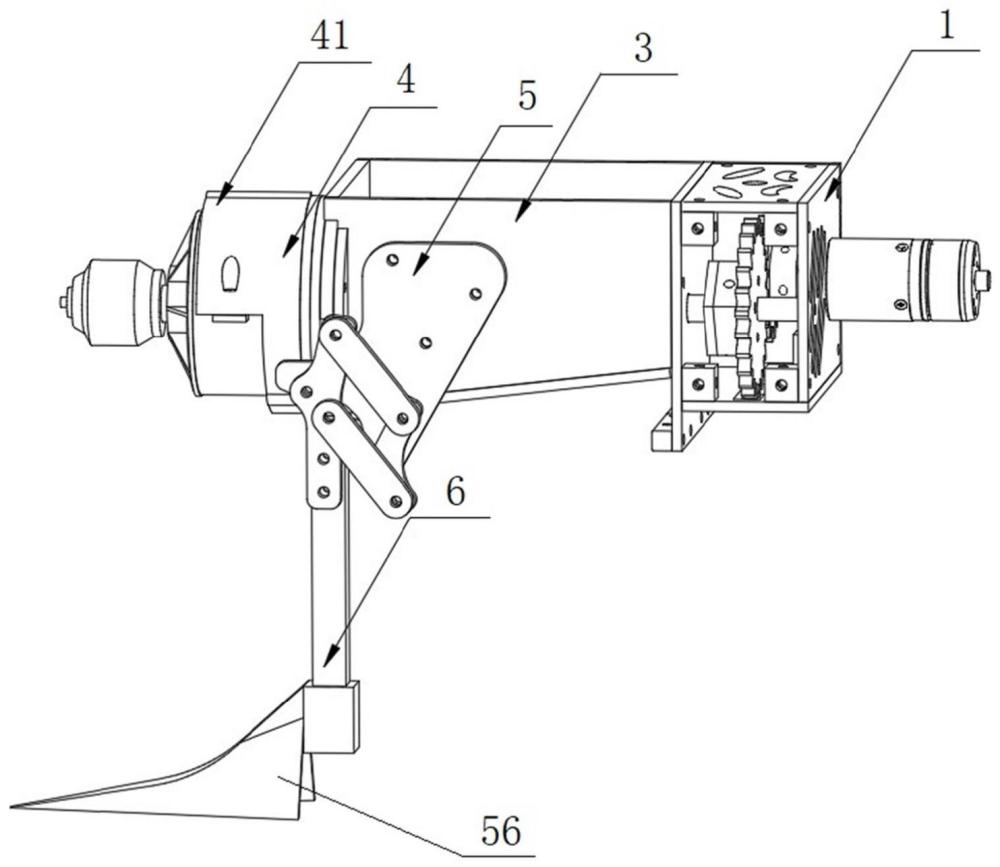

1.一种翻转式精确定量豆类播种装置,其特征在于:包括播种驱动机构、播种筛选机构、储粮仓、吸力提供机构、翻转机构;

所述播种驱动机构与播种筛选机构连接;

所述播种筛选机构置于储粮仓内,其包括筛选单元和分隔单元;所述筛选单元与播种驱动机构连接,其包括多个过筛孔;所述分隔单元置于筛选单元后;

所述吸力提供机构与储粮仓连接,置于分隔单元后;

所述储粮仓的底部设有播种孔,该播种孔与播种管道的进口连通;

所述翻转机构包括固定安装板、连杆单元、夯土犁头;固定安装板安设在储粮仓上;所述连杆单元与固定安装板铰接,且所述连杆单元的输出端与播种管道连接;所述夯土犁头安设在播种管道的出口处;

吸力提供机构使储粮仓内的豆类吸入过筛孔,播种驱动机构带动播种筛选机构旋转;

当过筛孔旋转至播种孔处时,豆类落入播种孔,随后进入播种管道;抬起播种管道,夯土犁头向上运动进行夯土,此时,播种管道的豆类落入土壤中。

2.根据权利要求1所述的翻转式精确定量豆类播种装置,其特征在于:所述播种驱动机构包括驱动源、第一齿轮、第二齿轮、传动杆;

所述驱动源的输出端与第一齿轮连接,带动第一齿轮转动;

所述第二齿轮的齿条与第一齿轮的齿条啮合;

所述传动杆的一端与第二齿轮连接,另一端伸入储粮仓内与筛选单元连接;

驱动源带动第一齿轮转动,进而带动第二齿轮旋转,第二齿轮带动传动杆旋转,进而带动筛选单元旋转。

3.根据权利要求1所述的翻转式精确定量豆类播种装置,其特征在于:所述筛选单元包括圆盘和圆盘边缘周向阵列开设的多个过筛孔。

4.根据权利要求3所述的翻转式精确定量豆类播种装置,其特征在于:所述过筛孔包括开口、限位部、弧形容腔;所述开口置于圆盘最边缘,且位于限位部、弧形容腔之间;圆盘旋转方向上,限位部位于弧形容腔后,且弧形容腔向圆盘旋转方向内凹,限位部向圆盘旋转方向外凸。

5.根据权利要求1所述的翻转式精确定量豆类播种装置,其特征在于:所述分隔单元包括过滤网,置于筛选单元、吸力提供机构之间。

6.根据权利要求1所述的翻转式精确定量豆类播种装置,其特征在于:吸力提供机构包括外壳、涵道风扇;所述外壳与储粮仓连接,所述涵道风扇置于外壳内。

7.根据权利要求1所述的翻转式精确定量豆类播种装置,其特征在于:所述连杆单元包括第一连杆、第二连杆、第三连杆、第四连杆;第一连杆、第二连杆平行设置,且第一连杆、第二连杆的一端分别与第三连杆铰接,第一连杆、第二连杆的另一端分别与第四连杆铰接;第三连杆、第四连杆与固定安装板铰接,且第四连杆与播种管道固定连接。

8.根据权利要求1所述的翻转式精确定量豆类播种装置,其特征在于:所述夯土犁头的前端呈锥形。

9.根据权利要求1所述的翻转式精确定量豆类播种装置,其特征在于:所述储粮仓的底板为斜板。

10.一种豆类播种方法,其特征在于:所述方法采用权利要求1‑9中任一所述的翻转式精确定量豆类播种装置,其包括如下步骤:

1)将夯土犁头插入土壤中;

2)开启吸力提供机构,吸力提供机构的吸力穿过分隔单元,使储粮仓内的豆类吸入过筛孔中;

3)开启播种驱动机构,带动筛选单元旋转;当过筛孔旋转至播种孔正上方时,豆类落入播种孔,随后进入播种管道;此时储粮仓内的豆类继续吸入过筛孔中;

4)抬起播种管道,夯土犁头向上运动进行夯土,此时,播种管道的豆类落入土壤中,完成一个豆类的播种;

5)重复上述步骤,直至完成播种。
