专利号: 2023236201671
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

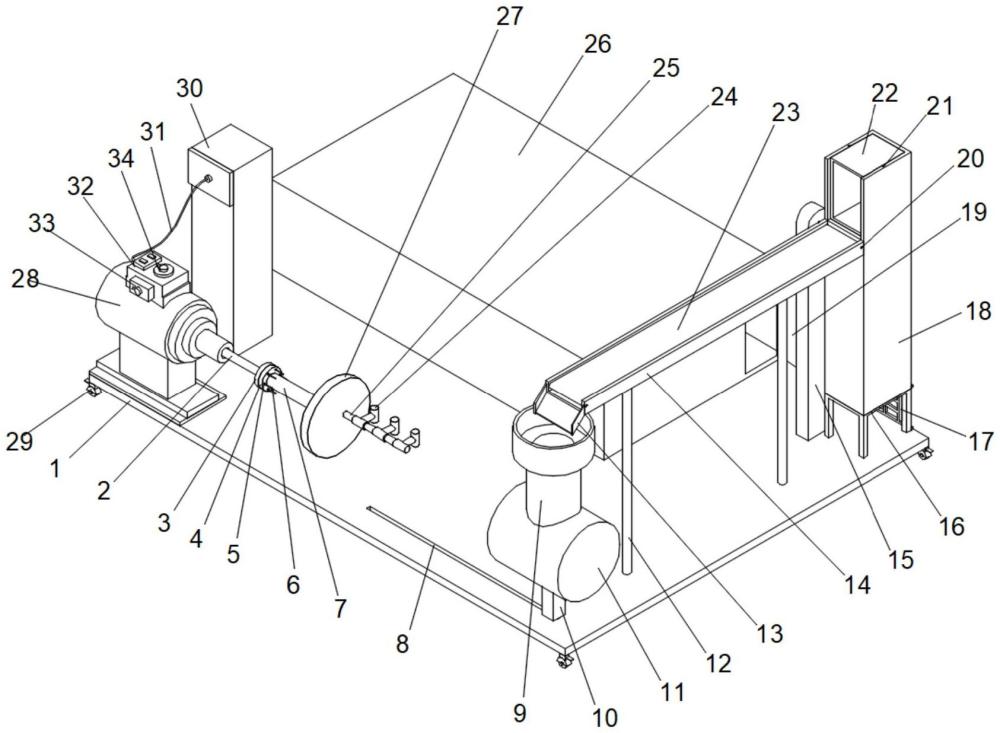

1.一种海洋生物食品加工用破碎装置,其特征在于,包括:基板(1),所述基板(1)的上端固定连接有防爆电机(28),所述防爆电机(28)的输出端固定连接有主动轴(2),所述主动轴(2)的侧端固定连接有第一安装环(3),所述基板(1)上端设置有滑轨(8);

被动轴(7),所述被动轴(7)的后端与主动轴(2)的前端套接,所述被动轴(7)的侧端固定连接有第二安装环(4),所述第二安装环(4)通过螺栓(6)和螺母(5)与第一安装环(3)固定连接,所述被动轴(7)的前端固定连接固定盘(27),所述固定盘(27)的前端固定连接有偏心轴(25),所述偏心轴(25)的侧端固定连接有破碎锤(24);

破碎筒(11),所述破碎筒(11)通过滑杆(10)与滑轨(8)滑动连接,所述破碎筒(11)的上端设置有加料斗(9);

传送轨(14),所述传送轨(14)的下端通过支撑杆(12)与基板(1)的上端固定连接,所述传送轨(14)内设置有传送带(23),所述传送轨(14)的前端固定连接有倾斜轨(13),所述倾斜轨(13)位于加料斗(9)的上方。

2.根据权利要求1所述的一种海洋生物食品加工用破碎装置,其特征在于,所述基板(1)的下端设置有滚轮(29),所述滚轮(29)分布于基板(1)下端的四个拐角处。

3.根据权利要求1所述的一种海洋生物食品加工用破碎装置,其特征在于,所述基板(1)的上端固定连接有电源箱(30)。

4.根据权利要求1所述的一种海洋生物食品加工用破碎装置,其特征在于,所述防爆电机(28)的上端设置有开关盒(32),所述开关盒(32)通过导线(31)与电源箱(30)固定连接,所述开关盒(32)的侧端设置有防爆开关(33),所述开关盒(32)的上端设置有转速旋钮(34)。

5.根据权利要求1所述的一种海洋生物食品加工用破碎装置,其特征在于,所述基板(1)的上端固定连接有保鲜库(26),所述保鲜库(26)的侧端转动连接有库门(19)。

6.根据权利要求1所述的一种海洋生物食品加工用破碎装置,其特征在于,所述基板(1)的上端固定连接有支撑架(16),所述支撑架(16)的上端固定连接有电梯井(18),所述电梯井(18)的侧内壁通过升降轨(21)滑动连接有电梯仓(22),所述电梯井(18)的下端设置有爬梯(17)。

7.根据权利要求1所述的一种海洋生物食品加工用破碎装置,其特征在于,所述基板(1)的上端固定连接有驱动电机(15),所述驱动电机(15)的输出端通过带轮(20)与传送带(23)传动连接。

8.根据权利要求1所述的一种海洋生物食品加工用破碎装置,其特征在于,所述传送轨(14)的后端与电梯井(18)的前端固定连接。
