专利号: 2023235422709
申请人: 舒城娃娃乐儿童用品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

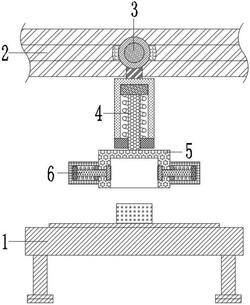

1.一种毛纺原料转运设备,其特征在于,包括:运料平台(1);

设备移动支架(2),所述设备移动支架(2)设置在运料平台(1)上方;

固定机构(3),所述固定机构(3)固定安装在设备移动支架(2)前部;

升降机构(4),所述升降机构(4)固定安装在固定机构(3)底部;

夹持框(5),所述夹持框(5)固定安装在固定机构(3)底部;

夹持机构(6),所述夹持机构(6)固定安装在夹持框(5)左右侧外壁。

2.根据权利要求1中所述的一种毛纺原料转运设备,其特征在于:所述固定机构(3)包括固定杆(31)、限位块(32)、固定套管(33)和连接杆(34);

固定杆(31),所述固定杆(31)横向固定安装在设备移动支架(2)前侧;

限位块(32),所述限位块(32)固定安装在固定杆(31)杆身;

固定套管(33),所述固定套管(33)活动套接在固定杆(31)杆身;

连接杆(34),所述连接杆(34)固定安装在固定套管(33)底部。

3.根据权利要求2中所述的一种毛纺原料转运设备,其特征在于:所述升降机构(4)包括升降套筒(41)、升降电磁铁(42)、升降永磁铁(43)、阀杆(44)、回位弹簧(45);

升降套筒(41),所述升降套筒(41)固定安装在连接杆(34)底部;

升降电磁铁(42),所述升降电磁铁(42)固定安装在升降套筒(41)底部;

升降永磁铁(43),所述升降永磁铁(43)活动套装在升降套筒(41)内部;

阀杆(44),所述阀杆(44)固定安装在升降永磁铁(43)底部;

回位弹簧(45),所述回位弹簧(45)活动套接在阀杆(44)杆身。

4.根据权利要求1中所述的一种毛纺原料转运设备,其特征在于:所述夹持机构(6)包括夹持套筒(61)、夹持电磁铁(62)、夹持永磁体(63)、主杆(64)、夹持块(65)、复位弹簧(66);

夹持套筒(61),所述夹持套筒(61)固定安装在夹持框(5)左右侧外壁上;

夹持电磁铁(62),所述夹持电磁铁(62)固定安装在夹持框(5)左右侧外壁上;

夹持永磁体(63),所述夹持永磁体(63)活动套装在夹持套筒(61)内部;

主杆(64),所述主杆(64)横向固定安装在夹持永磁体(63)侧边;

夹持块(65),所述夹持块(65)固定安装在主杆(64)另一端;

复位弹簧(66),所述复位弹簧(66)活动套接在主杆(64)杆身。

5.根据权利要求2中所述的一种毛纺原料转运设备,其特征在于:所述限位块(32)在固定杆(31)杆身安装有两组,且所述固定套管(33)位于两组限位块(32)的中间。

6.根据权利要求1中所述的一种毛纺原料转运设备,其特征在于:所述夹持机构(6)在夹持框(5)左右侧外壁上对称安装有两组。

7.根据权利要求4中所述的一种毛纺原料转运设备,其特征在于:所述夹持框(5)左右侧内壁对应夹持块(65)开设有凹槽。
