专利号: 2023235169611
申请人: 沈阳东选矿山机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

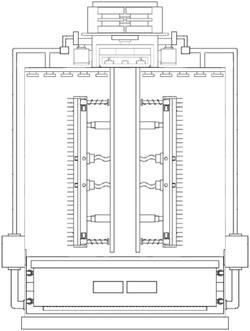

1.一种筒式吸附磁选机,包括底座和机体,所述机体设置在所述底座上端,其特征在于,还包括喷淋结构和清理结构,所述喷淋结构设置在所述机体的上端,所述喷淋结构包括第一喷淋结构和第二喷淋结构,所述第一喷淋结构设置在所述机体的左端,所述第二喷淋结构设置在所述机体的右端,所述清理结构设置在所述机体内部,所述清理结构包括第一清理结构和第二清理结构,所述第一清理结构和所述第二清理结构均设置在所述机体的中心处。

2.如权利要求1所述的一种筒式吸附磁选机,其特征在于,所述第一喷淋结构包括水箱、第一水泵、第一出水管路、第一连通管路和第一喷水管和第一高压喷头,所述水箱设置在所述底座内部,所述第一水泵的一端通过管路与所述水箱连通,所述第一水泵的另一端通过所述第一出水管路与所述第一连通管路连通,所述第一连通管路的下端设置有所述第一喷水管,所述第一喷水管的底端设置有若干所述第一高压喷头。

3.如权利要求1所述的一种筒式吸附磁选机,其特征在于,所述第二喷淋结构包括水箱、第二水泵、第二出水管路、第二连通管路和第二喷水管和第二高压喷头,所述水箱设置在所述底座内部,所述第二水泵的一端通过管路与所述水箱连通,所述第二水泵的另一端通过所述第二出水管路与所述第二连通管路连通,所述第二连通管路的下端设置有所述第二喷水管,所述第二喷水管的底端设置有若干所述第二高压喷头。

4.如权利要求1所述的一种筒式吸附磁选机,其特征在于,所述第一清理结构包括第一安装板、第一气缸、第一伸缩杆、第一连接板、第一驱动电机和第一毛刷,所述第一安装板设置在所述机体的中心处,所述第一安装板的左端设置有所述第一气缸,所述第一气缸的输出端通过第一活塞杆与所述第一连接板连接,并且所述第一安装板与所述第一连接板之间设置有所述第一伸缩杆,所述第一连接板上设置有所述第一驱动电机,所述第一连接板的左端设置有所述第一毛刷,并且所述第一驱动电机的输出端与所述第一毛刷连接。

5.如权利要求1所述的一种筒式吸附磁选机,其特征在于,所述第二清理结构包括第二安装板、第二气缸、第二伸缩杆、第二连接板、第二驱动电机和第二毛刷,所述第二安装板设置在所述机体的中心处,所述第二安装板的右端设置有所述第二气缸,所述第二气缸的输出端通过第二活塞杆与所述第二连接板连接,并且所述第二安装板与所述第二连接板之间设置有所述第二伸缩杆,所述第二连接板上设置有所述第二驱动电机,所述第二连接板的右端设置有所述第二毛刷,并且所述第二驱动电机的输出端与所述第二毛刷连接。
