1.一种金属挂板冲压成型装置，其特征在于，包括：

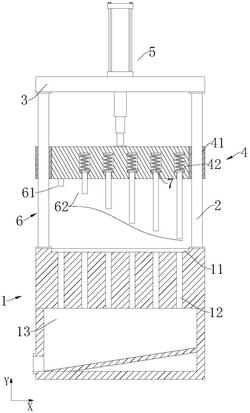

下模座(1)，其上通过至少四个导柱(2)连接有上模座(3)，该导柱(2)上滑动连接有冲模体(4)，上模座(3)上设有带动冲模体(4)在导柱(2)上滑动的制动部件(5)；

冲头单元(6)，其设于冲模体(4)上，并包括沿第一方向设置的第一冲头组(61)和第二冲头组(62)，第一冲头组(61)和第二冲头组(62)呈沿第一方向依次叠加的倾斜长度；

多个弹性体(7)，其设于冲模体(4)内，并与第二冲头组(62)连接，以使第二冲头组(62)可弹性收缩在冲模体(4)上。

2.根据权利要求1所述的一种金属挂板冲压成型装置，其特征在于，所述下模座(1)的顶部向下开设有板槽(11)，用于承载金属板；

板槽(11)上连通开设有与冲头单元(6)对应的通槽(12)，该通槽(12)用于孔片移动，并在冲头单元(6)带动下将孔片移动至开设在下模座(1)内的容腔(13)内，所述容腔(13)上开设有出料口。

3.根据权利要求2所述的一种金属挂板冲压成型装置，其特征在于，至少四个所述导柱(2)均沿第二方向固定在下模座(1)与上模座(3)之间的边角处；

所述冲模体(4)通过沿第二方向开设的通孔(41)而滑动连接在至少四个导柱(2)之间。

4.根据权利要求1所述的一种金属挂板冲压成型装置，其特征在于，所述制动部件(5)为伸缩缸并具有活塞端、或为连杆机构并具有下压移动端，所述活塞端或下压移动端连接在冲模体(4)上。

5.根据权利要求1所述的一种金属挂板冲压成型装置，其特征在于，所述第一冲头组(61)包括一排沿第三方向布设的第一冲棒(611)，第一冲棒(611)长度为“A”；

第二冲头组(62)包括多排沿第三方向布设的第二冲棒(621)，第二冲棒(621)的长度为A的倍数长度；

第一冲棒(611)在第一方向上与第二冲棒(621)等距并排设置。

6.根据权利要求5所述的一种金属挂板冲压成型装置，其特征在于，所述弹性体(7)数量与多排第二冲棒(621)的数量相同，并固定在冲模体(4)内开设的安装槽(42)内，且所述弹性体(7)具有第一形态(71)和第二形态(72)；

一排第一冲棒(611)和多排第二冲棒(621)均包括等距布设的多个棒体(6211)。

7.根据权利要求6所述的一种金属挂板冲压成型装置，其特征在于，多排所述第二冲棒(621)的棒体(6211)的顶端延伸进安装槽(42)内与弹性体(7)连接；

当其中一所述棒体(6211)压缩弹性体(7)至第二形态(72)时，与临近侧的棒体(6211)的长度一致，该临近侧的棒体(6211)上连接的弹性体(7)在第一形态(71)。

8.根据权利要求1所述的一种金属挂板冲压成型装置，其特征在于，所述第一冲头组(61)和第二冲头组(62)固定连接在冲模体(4)上。

9.根据权利要求2～6或8任一项所述的一种金属挂板冲压成型装置，其特征在于，还包括：下压架(8)，其包括可沿第二方向移动在冲模体(4)上的支撑部(81)、连接支撑部(81)顶部的集成框(82)、以及连接在支撑部(81)底部的压覆部(83)。

10.根据权利要求9所述的一种金属挂板冲压成型装置，其特征在于，多个弹性体(7)设于冲模体(4)与集成框(82)之间，当该弹性体(7)均在第一形态(71)时，压覆部(83)在第一方向上与最大长度的棒体(6211)平齐；

冲模体(4)底部开设有收纳槽(43)，当该弹性体(7)均在第二形态(72)时压覆部(83)位于在收纳槽(43)内。
