专利号: 2023234195093
申请人: 杨天顺
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

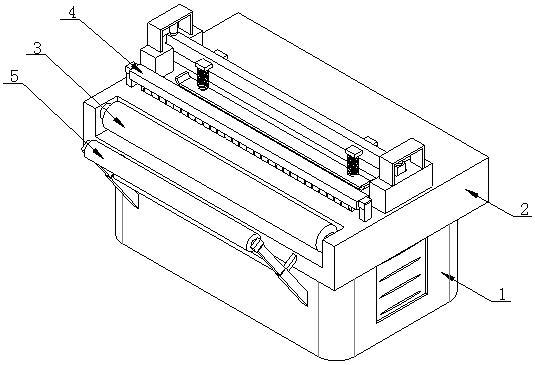

1.一种布料加工压切机,包括机座(1)、加工台(2)、支撑座(7)、往复式液压推杆(8)、裁切刀(9)、弹簧座(10)和压板(11),所述机座(1)通过加工台(2)和支撑座(7)固定连接,所述支撑座(7)与往复式液压推杆(8)的固定端固定连接,所述往复式液压推杆(8)的伸长端传动连接有裁切刀(9),所述裁切刀(9)外部通过弹簧座(10)和压板(11)固定连接,其特征在于:所述加工台(2)的进料端位置安装有防坠组件,所述加工台(2)的上方对称安装有卡座(6),所述卡座(6)上方可拆卸连接有清扫组件。

2.根据权利要求1所述的一种布料加工压切机,其特征在于:所述清扫组件包括清扫架(4)、卡块(401)和毛刷条(402),所述清扫架(4)的两端均固定连接有卡块(401),所述清扫架(4)下表面固定连接有毛刷条(402)。

3.根据权利要求2所述的一种布料加工压切机,其特征在于:所述清扫架(4)位于裁切刀(9)一侧,所述清扫架(4)两端的卡块(401)与卡座(6)卡接对应,所述毛刷条(402)和加工台(2)之间设置有导料间隙。

4.根据权利要求1所述的一种布料加工压切机,其特征在于:所述防坠组件包括防坠辊(5)、阻尼架(12)、导向筒(13)和连杆(14),所述防坠辊(5)通过轴杆转动连接在阻尼架(12)内部,所述阻尼架(12)滑动插接在导向筒(13)内部。

5.根据权利要求4所述的一种布料加工压切机,其特征在于:所述导向筒(13)的开口端位置通过连杆(14)和加工台(2)固定连接,所述导向筒(13)和机座(1)固定连接。

6.根据权利要求1所述的一种布料加工压切机,其特征在于:所述加工台(2)的进料端位置开设有凹槽,所述加工台(2)的凹槽位置转动连接有导料辊(3)。
