专利号: 2024221539054
申请人: 合肥市倾尔服装有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

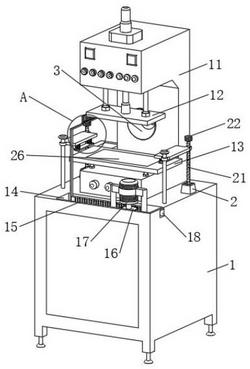

1.一种服装加工的布料压花机,包括安装柜(1);其特征在于:所述安装柜(1)顶部固接有压花机(11);所述压花机(11)中部设有压花板(12);所述压花机(11)中部设有工作台(13);所述安装柜(1)顶部开设有内槽(14);所述内槽(14)内侧滑动连接有齿条(15);所述内槽(14)内侧转动连接有齿轮(16);所述齿条(15)与齿轮(16)相互啮合;所述内槽(14)内侧底部安装有伺服电机(17);所述伺服电机(17)输出端与齿轮(16)相互连接;所述安装柜(1)一侧壁开设有滑槽(18);所述齿条(15)一端固接有连接杆(19);所述连接杆(19)顶部固接有第一清洁刷(110)。

2.根据权利要求1所述的一种服装加工的布料压花机,其特征在于:所述安装柜(1)顶部固接有一对固定块(2);所述固定块(2)内侧均转动连接有螺纹杆(21);所述螺纹杆(21)顶部均固接有防滑转柱(22);所述安装柜(1)顶部固接有一对导向杆(23);所述导向杆(23)外侧壁均滑动连接有挤压块(24);所述挤压块(24)一端均与螺纹杆(21)为螺纹连接;所述压花机(11)中部底端固接有一对电动推杆(25);所述工作台(13)内侧滑动连接有支撑板(26);所述电动推杆(25)顶部与支撑板(26)相互连接。

3.根据权利要求1所述的一种服装加工的布料压花机,其特征在于:所述压花机(11)内侧固接有吸尘口(3);所述吸尘口(3)内侧安装有输出电机(31);所述输出电机(31)输出端固接有转轴(32);所述转轴(32)外侧壁固接有多组扇叶(33);所述吸尘口(3)远离压花板(12)一端固接有连接管(34);所述安装柜(1)顶部固接有集尘箱(35);所述连接管(34)远离吸尘口(3)一端连通在集尘箱(35)内部。

4.根据权利要求2所述的一种服装加工的布料压花机,其特征在于:所述挤压块(24)底部固接有一对弹簧柱(4);所述弹簧柱(4)底端均固接有弹性板(41)。

5.根据权利要求3所述的一种服装加工的布料压花机,其特征在于:所述扇叶(33)远离输出电机(31)一端固接有第二清洁刷(5);所述扇叶(33)远离输出电机(31)一端固接有支撑杆(51);所述支撑杆(51)与第二清洁刷(5)相互连接。

6.根据权利要求1所述的一种服装加工的布料压花机,其特征在于:所述滑槽(18)内侧壁转动连接有转轮(6)。

7.根据权利要求3所述的一种服装加工的布料压花机,其特征在于:所述连接管(34)外侧壁套设有支撑块(7);所述支撑块(7)一端与压花机(11)相互连接。
