专利号: 2023234139394
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

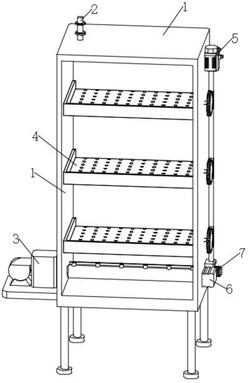

1.一种农产品烘烤设备,包括烤箱(1),其特征在于:所述烤箱(1)的左端设置有热风机(3),所述烤箱(1)的下端开设有排料槽(9),所述烤箱(1)的右端前部安装有保护壳(10),所述烤箱(1)的右端中部安装有转动部件(5),所述烤箱(1)的右端后部安装有电动阀(7),所述电动阀(7)延伸至排料槽(9)内,所述烤箱(1)的右端下部安装有排气部件(6),所述烤箱(1)内安装有若干个可转动的筛板(4),所述烤箱(1)的下内壁中部安装有挡板(8)。

2.根据权利要求1所述的一种农产品烘烤设备,其特征在于:所述转动部件(5)包括电机(51),所述电机(51)的输出端传动连接有蜗杆(52),所述蜗杆(52)啮合连接有蜗轮(53),所述蜗杆(52)的下端活动连接有支撑座(54),所述电机(51)和支撑座(54)均安装在烤箱(1)的右端。

3.根据权利要求1所述的一种农产品烘烤设备,其特征在于:所述排气部件(6)包括旋转气缸(61),所述旋转气缸(61)安装在烤箱(1)的右端下部,所述旋转气缸(61)的输出端延伸至烤箱(1)的右内壁内并传动连接有空心管(62),所述空心管(62)的外圆柱面上部固定穿插连接有若干个呈线性阵列分布的排气喷头(63),所述空心管(62)的左端转动连接有连接管(64)。

4.根据权利要求1所述的一种农产品烘烤设备,其特征在于:所述烤箱(1)的上端穿插连接有排气阀(2)。

5.根据权利要求2所述的一种农产品烘烤设备,其特征在于:若干个所述蜗轮(53)均通过转轴分别与若干个筛板(4)传动连接。

6.根据权利要求3所述的一种农产品烘烤设备,其特征在于:所述连接管(64)的左端与热风机(3)的排气端相连接,所述空心管(62)位于筛板(4)的下方。
