专利号: 2023233902913
申请人: 深圳金鹏建筑装饰科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

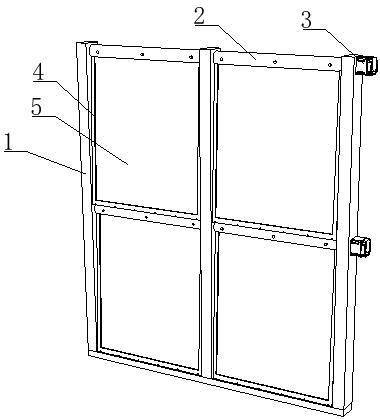

1.一种外墙板固定钢架结构,其特征在于:包括主框体(1)、旋转固定轴座(2)、旋转动力电机(3)、玻璃限位框(4)、玻璃板(5)和开合角度定位机构(6),所述主框体(1)内侧设置有旋转固定轴座(2),所述主框体(1)外侧固设有旋转动力电机(3),所述旋转动力电机(3)的旋转轴(22)与旋转固定轴座(2)旋转连接,所述旋转固定轴座(2)下部固设有用于限位玻璃板(5)的玻璃限位框(4),所述玻璃板(5)上端插在旋转固定轴座(2)内,所述玻璃板(5)下端插在玻璃限位框(4)内,所述主框体(1)与旋转固定轴座(2)之间设置有用于对旋转固定轴座(2)进行角度定位的开合角度定位机构(6)。

2.如权利要求1所述的一种外墙板固定钢架结构,其特征在于:所述主框体(1)包括立柱(11)、横连接杆(12)和限位板(13),所述立柱(11)之间横向固定连接有横连接杆(12),所述立柱(11)侧部焊接设置有用于限位玻璃限位框(4)的限位板(13)。

3.如权利要求1所述的一种外墙板固定钢架结构,其特征在于:所述旋转固定轴座(2)包括轴套筒(21)和旋转轴(22),所述轴套筒(21)呈两端封闭的筒状,所述轴套筒(21)两端分别设置有用于插在主框体(1)上的旋转轴(22)。

4.如权利要求3所述的一种外墙板固定钢架结构,其特征在于:所述轴套筒(21)下侧设置有用于插入玻璃板(5)的玻璃嵌口(211),所述轴套筒(21)侧部设置有螺纹孔(212),所述螺纹孔(212)上设置有用于压紧玻璃板(5)的螺栓,所述轴套筒(21)端部设置有呈环状排列的定位孔(213)。

5.如权利要求1所述的一种外墙板固定钢架结构,其特征在于:所述玻璃限位框(4)包括框体(41)和挡条(42),所述框体(41)呈U型,所述框体(41)下部设置有供玻璃进出的玻璃更换口(412),所述玻璃更换口(412)内通过螺栓固定设置有挡条(42)。

6.如权利要求5所述的一种外墙板固定钢架结构,其特征在于:所述框体(41)内侧设置有导向槽(411),所述玻璃板(5)边缘位于导向槽(411)中。

7.如权利要求5所述的一种外墙板固定钢架结构,其特征在于:所述开合角度定位机构(6)的类型是电磁铁,所述电磁铁上设置有插销(61)。
