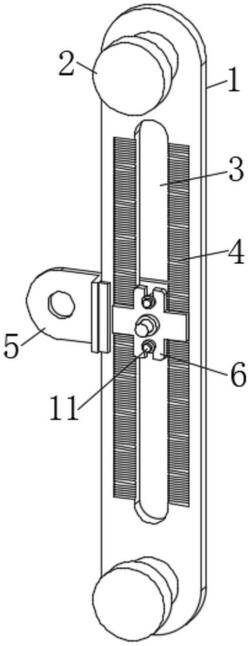

1.一种锁紧位置可调的支架安装结构,其特征在于,包括:

固定底板(1),呈长条状,所述固定底板(1)一侧且远离中心的位置螺栓固定有固定座(2),所述固定底板(1)上还开设有沿长度方向的定位滑道(3);

第一安装板(5),滑动于固定底板(1)一侧;

定位板(6),位于固定底板(1)另一侧,且与第一安装板(5)之间连接有固定螺栓(7);

弹性件(11),固定于第一安装板(5)与定位板(6)之间。

2.根据权利要求1所述的锁紧位置可调的支架安装结构,其特征在于,所述固定底板(1)一侧且靠近定位滑道(3)的位置还开设有排状的齿槽(4)。

3.根据权利要求2所述的锁紧位置可调的支架安装结构,其特征在于,所述定位板(6)两侧还一体连接有齿板(8),且通过固定螺栓(7)锁紧状态下,所述齿板(8)内嵌于齿槽(4)内部。

4.根据权利要求3所述的锁紧位置可调的支架安装结构,其特征在于,所述第一安装板(5)一侧还焊接有限位板(9),所述限位板(9)与第一安装板(5)之间形成滑口,而所述固定底板(1)内嵌并滑动于该滑口内部。

5.根据权利要求4所述的锁紧位置可调的支架安装结构,其特征在于,所述弹性件(11)包括伸缩杆(111),所述伸缩杆(111)一端固定有第二安装板(112),所述伸缩杆(111)外部还套设有抵紧第二安装板(112)的弹簧(113),所述伸缩杆(111)另一端螺纹连接有锁紧环(114)。

6.根据权利要求5所述的锁紧位置可调的支架安装结构,其特征在于,所述定位板(6)上下两端均开设有夹口(10)。

7.根据权利要求6所述的锁紧位置可调的支架安装结构,其特征在于,所述第二安装板(112)螺钉固定于第一安装板(5)上,而另一端内嵌于夹口(10)内部,并通过锁紧环(114)固定,而所述弹簧(113)另一端抵紧定位板(6)。
