专利号: 2023231670409
申请人: 合肥凌宏精密机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

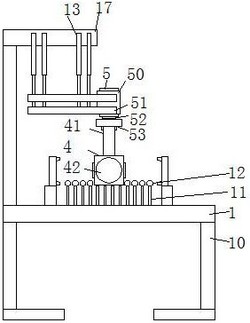

1.一种钻床自动化工件定位装置,其特征在于,包括安装台(1)、工件(2)和第一电机(5);所述安装台(1)的上端面左端固定有上安装架(17),且上安装架(17)下安装有多组第一伸缩气缸(13),所述第一伸缩气缸(13)下安装有第一电机(5),且第一电机(5)的下端设置有第一转轴(52),所述第一转轴(52)的下部固定在下安装板(53)的中心,且下安装板(53)的下端面前部安装有前夹持结构(4),并且下安装板(53)的下端面后部安装有后夹持结构(3),所述前夹持结构(4)和后夹持结构(3)之间夹持有工件(2)。

2.根据权利要求1所述的一种钻床自动化工件定位装置,其特征在于,所述安装台(1)的下端面左右两端均设置有支撑腿(10),且安装台(1)的上端面前后两侧均设置有多组支撑杆(11),支撑杆(11)的上端设置有橡胶棒(12),并且工件(2)位于橡胶棒(12)上。

3.根据权利要求1所述的一种钻床自动化工件定位装置,其特征在于,所述安装台(1)的上端面左右两部均开设有X轴直线导轨(14),且X轴直线导轨(14)内滑动连接有第一滑块(15),第一滑块(15)上设置有推板(16),并且第一滑块(15)、推板(16)在水平方向左右移动活动。

4.根据权利要求1所述的一种钻床自动化工件定位装置,其特征在于,所述后夹持结构(3)的后部设置有后连接板(30),后连接板(30)上固定有后吊板(31),后吊板(31)的上端固定在下安装板(53)的下端面,且后连接板(30)内转动连接有后悬臂(32),后悬臂(32)的另一端固定有后固定板(33),并且后固定板(33)的前部安装有多组第二伸缩气缸(34),第二伸缩气缸(34)的前端固定在后夹持套(35)上,且后夹持套(35)夹持在工件(2)的后部。

5.根据权利要求1所述的一种钻床自动化工件定位装置,其特征在于,所述前夹持结构(4)的前部设置有前连接板(40),前连接板(40)内套置有第二电机(42),前连接板(40)的上端设置有前吊板(41),前吊板(41)的上端固定在下安装板(53)的下端面,且第二电机(42)的前端安装有前悬臂(43),前悬臂(43)的另一端固定在前固定板(44)上,前固定板(44)的前部安装有第三伸缩气缸(45),第三伸缩气缸(45)的前端固定在前夹持套(46)上,并且前夹持套(46)夹持在工件(2)的前部。

6.根据权利要求1所述的一种钻床自动化工件定位装置,其特征在于,所述第一电机(5)外套置有第一电机套(50),第一电机套(50)外固定有侧固定板(51),且第一伸缩气缸(13)的下端固定在两组侧固定板(51)上,并且第一电机(5)在垂直方向升降活动。
