专利号: 2023231249886
申请人: 哈尔滨龙腾视频技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

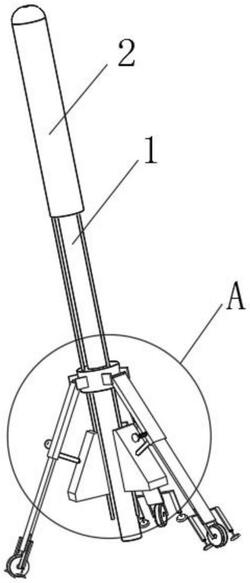

1.一种具有伸缩结构的话筒架,包括话筒架底杆(1),其特征在于:所述话筒架底杆(1)外壁螺纹连接有调节杆(2),所述话筒架底杆(1)上固定连接有固定套(10),所述固定套(10)上设有稳定机构(8),所述稳定机构(8)包括:细杆(81),所述调节杆(2)的底部转动连接有细杆(81),所述细杆(81)侧壁固定连接有异形块(85);

固定板(82),所述固定套(10)侧壁固定连接有固定板(82),所述固定板(82)上铰接有支撑板(83);

挤压杆(84),所述支撑板(83)侧壁固定连接有挤压杆(84)。

2.根据权利要求1所述的一种具有伸缩结构的话筒架,其特征在于:所述支撑板(83)内滑动连接有伸缩板(4),所述支撑板(83)侧壁螺纹连接有螺纹杆(7)。

3.根据权利要求2所述的一种具有伸缩结构的话筒架,其特征在于:所述伸缩板(4)上设有固定机构(9),所述固定机构(9)包括:槽口(92),所述伸缩板(4)上开设有槽口(92)。

4.根据权利要求3所述的一种具有伸缩结构的话筒架,其特征在于:所述槽口(92)内滑动连接有U型杆(93),所述槽口(92)内壁固定连接有弹簧(91),所述U型杆(93)上铰接有吸盘(94)。

5.根据权利要求1所述的一种具有伸缩结构的话筒架,其特征在于:所述支撑板(83)的底部固定连接有滑轮(5)。

6.根据权利要求1所述的一种具有伸缩结构的话筒架,其特征在于:所述支撑板(83)设置有三组,且绕着固定套(10)中心圆周阵列。
