专利号: 2018115794609
申请人: 安徽风雷机械设备制造有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-31
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

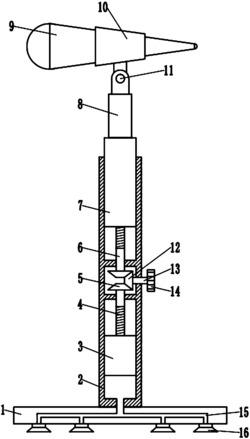

1.一种防止话筒掉落的伸缩稳定型话筒架,其特征在于,包括支柱(2)和话筒(9);所述支柱(2)的上侧开设有滑槽,滑槽内部滑动安装有滑杆(7),支柱(2)的内部转动安装有第二螺杆(6),第二螺杆(6)的上端与滑杆(7)螺纹连接;所述滑杆(7)的上端固定安装有伸缩杆(8),伸缩杆(8)的上侧设置有话筒安装套(10),话筒安装套(10)通过万向节(11)与伸缩杆(8)的伸缩端转动连接;所述话筒安装套(10)的内部开设有便于话筒(9)放置的插槽;所述话筒(9)的四周沿侧边对称倾斜开设有四个凹槽(17),凹槽(17)的内部固定安装有连接杆(18),连接杆(18)的另一端固定安装有圆形的固定块(19),所述插槽内部对称固定安装有四个固定环(25),固定环(25)的内部开设有与固定块(19)相互配合的固定槽。

2.根据权利要求1所述的防止话筒掉落的伸缩稳定型话筒架,其特征在于,所述第二螺杆(6)的下端固定安装有从动锥齿轮(5),支柱(2)上还转动安装有旋转轴(13),旋转轴(13)的一端固定安装有主动锥齿轮(12),主动锥齿轮(12)与从动锥齿轮(5)啮合,旋转轴(13)的另一端固定安装有旋钮(14)。

3.根据权利要求2所述的防止话筒掉落的伸缩稳定型话筒架,其特征在于,所述话筒安装套(10)为左宽右窄的圆台结构。

4.根据权利要求3所述的防止话筒掉落的伸缩稳定型话筒架,其特征在于,所述固定块(19)的外侧对称固定安装有四个卡座(22),卡座(22)的上侧设置有卡块(21),卡块(21)的外侧固定安装有铁块(24),卡块(21)的内侧开设有卡槽,卡座(22)滑动安装在卡槽内部,且卡座(22)通过伸缩弹簧(23)与卡块(21)固定连接。

5.根据权利要求4所述的防止话筒掉落的伸缩稳定型话筒架,其特征在于,所述固定槽的内部固定安装有与铁块(24)相互配合的电磁铁(26)。

6.根据权利要求1所述的防止话筒掉落的伸缩稳定型话筒架,其特征在于,所述话筒(9)的下侧还设置有防滑纹(20)。

7.根据权利要求1所述的防止话筒掉落的伸缩稳定型话筒架,其特征在于,所述支柱(2)的底部还设置有底座(1),支柱(2)与底座(1)固定连接,支柱(2)的下部开设有空腔,空腔内部滑动安装有活塞(3),支柱(2)的下侧还转动安装有第一螺杆(4),第一螺杆(4)的上端固定安装有从动锥齿轮(5),从动锥齿轮(5)与主动骓齿轮(12)啮合,第一螺杆(4)的下端与活塞(3)螺纹连接,第一螺杆(4)和第二螺杆(6)结构相同。

8.根据权利要求7所述的防止话筒掉落的伸缩稳定型话筒架,其特征在于,所述底座(1)的底部均匀安装有若干吸盘(16),吸盘(16)通过气管(16)与空腔内部连通。
