专利号: 2023230778971
申请人: 云南多辉建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

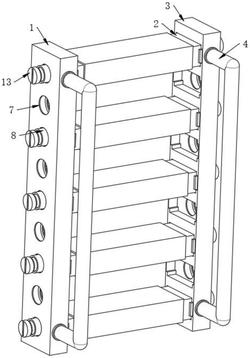

1.一种建筑工地用组装式爬梯,包括第一侧架(1),其特征在于:所述第一侧架(1)的一侧连接有攀爬架(2),且所述攀爬架(2)的另一端连接有第二侧架(3),所述第一侧架(1)的前表面安装有扶手(4),所述第一侧架(1)的内侧开设有卡合结构,所述第一侧架(1)的内侧贯穿有螺纹套管(8),且所述螺纹套管(8)的外表面套设有限位板(9),所述限位板(9)的一侧固定连接有复位弹簧(10),所述螺纹套管(8)的一端连接有软条(11),所述螺纹套管(8)的一端内侧壁开设有螺纹槽(12),所述螺纹套管(8)的内侧连接有定位螺栓(13)。

2.根据权利要求1所述的一种建筑工地用组装式爬梯,其特征在于:所述卡合结构包括适配槽(5)、卡槽(6)和定位孔(7),所述适配槽(5)开设于所述第一侧架(1)的内侧,且所述适配槽(5)的一端连通有卡槽(6),所述适配槽(5)的一侧连通有定位孔(7)。

3.根据权利要求1所述的一种建筑工地用组装式爬梯,其特征在于:所述攀爬架(2)的外表面套设有防滑垫(14),所述攀爬架(2)的一侧前端固定安装有卡块(15),所述攀爬架(2)的一端内侧开设有通孔(16)。

4.根据权利要求1所述的一种建筑工地用组装式爬梯,其特征在于:所述第二侧架(3)与所述攀爬架(2)呈垂直状分布,且所述第二侧架(3)与所述第一侧架(1)呈平行分布。

5.根据权利要求2所述的一种建筑工地用组装式爬梯,其特征在于:所述螺纹套管(8)通过所述限位板(9)与所述第一侧架(1)滑动连接,且所述螺纹套管(8)外侧直径尺寸与所述定位孔(7)内侧直径尺寸相适配。

6.根据权利要求3所述的一种建筑工地用组装式爬梯,其特征在于:所述卡块(15)沿着所述攀爬架(2)的竖直中心线对称分布,且所述通孔(16)与所述攀爬架(2)构成一体化结构。
