专利号: 2024205293510
申请人: 张晓明
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

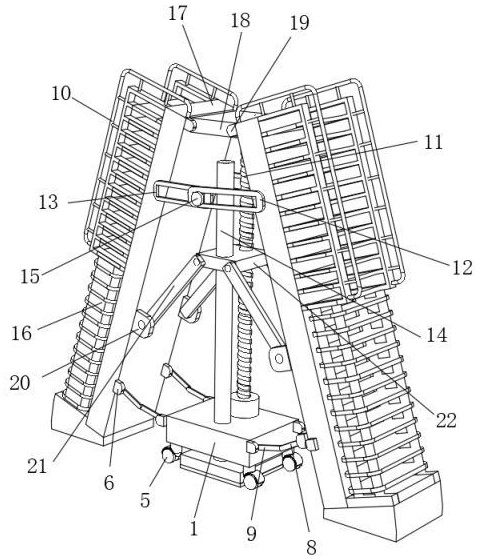

1.一种建筑用爬梯,包括底座(1),其特征在于:所述底座(1)的内部设置有气缸(2),所述气缸(2)的杆体固定连接在加强板(3)的顶端,所述加强板(3)的底端设置有耐磨垫(4),所述底座(1)的顶端一侧固定连接有电机(7),所述电机(7)的输出端固定连接有螺纹杆(11),所述底座(1)的顶端固定连接有滑杆(14),所述螺纹杆(11)和滑杆(14)的外侧均设置在移动板(22)的两端,所述螺纹杆(11)和滑杆(14)的顶端均固定连接有顶板(18),所述顶板(18)的前后侧两端均转动连接有转板(19),所述转板(19)的内侧均转动连接有扶梯(17),所述扶梯(17)的相邻一侧中下端前后部均固定连接有固定座(20),所述移动板(22)的前后侧两端均转动连接有第三连接杆(21),所述第三连接杆(21)转动连接在固定座(20)的内侧。

2.根据权利要求1所述的一种建筑用爬梯,其特征在于:所述扶梯(17)的外侧上端分别固定连接有第二活动板(13)和第一活动板(12),所述第二活动板(13)和第一活动板(12)通过卡环(15)连接。

3.根据权利要求1所述的一种建筑用爬梯,其特征在于:所述扶梯(17)的相邻一侧底端前后部均固定连接有第一U型座(6),所述第一U型座(6)的内侧均转动连接有第一连接杆(8),所述第一连接杆(8)的另一侧均通过第二连接杆(9)与第一U型座(6)转动连接,所述底座(1)的两侧前后端均转动连接有第一U型座(6)。

4.根据权利要求1所述的一种建筑用爬梯,其特征在于:所述底座(1)的底端四角处均固定连接有万向轮(5)。

5.根据权利要求1所述的一种建筑用爬梯,其特征在于:所述扶梯(17)的外侧前后端均设置有护栏(10)。

6.根据权利要求1所述的一种建筑用爬梯,其特征在于:所述扶梯(17)的底端设置有楼梯(16),所述楼梯(16)的底端低于底座(1)的底端。
