专利号: 2023230645626
申请人: 山东金瑞生物科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

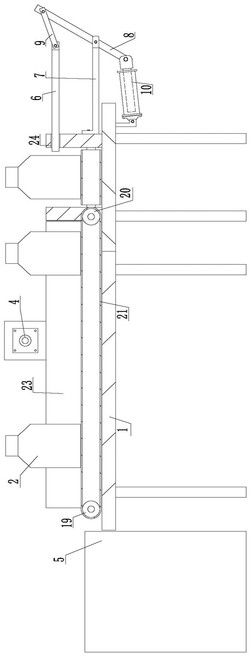

1.兽药溶液检测用取样装置,包括机架,其特征在于,所述机架上设置有用于输送兽药溶液瓶前进的第一输送机构,所述第一输送机构上设置有抽样口,在所述抽样口处设置有第二输送机构,所述第二输送机构的输送方向与所述第一输送机构的输送方向垂直设置,所述机架上设置有抽样组件,所述抽样组件与所述抽样口相对设置,所述机架上设置有抽样阻挡机构,所述抽样阻挡机构设置于所述抽样组件的下游,在所述机架上固定安装有用于统计抽样数量的第一感应计数器,在所述第二输送机构的下游设置有抽样收集箱;

所述抽样组件包括沿水平方向滑动安装于所述机架上的抽样推板,在所述机架上固定安装有固定板,在所述固定板上铰接有第一连接杆,所述第一连接杆的上端通过第二连接杆与所述抽样推板铰接,在所述机架上铰接有第一气缸,所述第一气缸的活塞杆与所述第一连接杆的下端铰接;

所述抽样阻挡机构包括水平设置的抽样挡板,在所述抽样挡板与所述机架之间设置有第二气缸和导向柱,所述抽样挡板的底面上固定安装有第二感应计数器。

2.根据权利要求1所述的兽药溶液检测用取样装置,其特征在于,所述第一输送机构包括第一主动辊和第一从动辊,所述第一主动辊和所述第一从动辊之间设置有第一输送带,所述第一主动辊与第一电机的电机轴传动连接,所述第二输送机构包括第二主动辊和第二从动辊,所述第二主动辊和所述第二从动辊之间设置有第二输送带,所述第二主动辊与第二电机的电机轴传动连接,在所述第一输送带和所述第二输送带的两侧均设置有挡板,每一所述挡板均固定安装于所述机架上。

3.根据权利要求2所述的兽药溶液检测用取样装置,其特征在于,所述第一输送带一侧的挡板上设置有滑轨,所述滑轨与所述抽样口相对设置,所述滑轨内滑动安装有所述抽样推板,所述抽样推板的自由端设置有通槽,所述通槽与所述兽药溶液瓶的瓶身相适配。

4.根据权利要求2所述的兽药溶液检测用取样装置,其特征在于,所述第二气缸和所述导向柱均为竖直设置,所述第二气缸和所述导向柱分别设置于所述第一输送带的两侧。

5.根据权利要求2所述的兽药溶液检测用取样装置,其特征在于,所述第一感应计数器设置于所述第二输送带的一侧。

6.根据权利要求2所述的兽药溶液检测用取样装置,其特征在于,所述第一电机和所述第二电机均固定安装于所述机架上。
