专利号: 2023117441852
申请人: 烟台奇创医疗科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

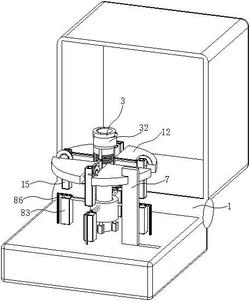

1.一种血液检测取样装置,包括离心机,所述离心机用于对血液进行分层以便取样;所述离心机包括机体(1),且所述机体(1)内安装有转动组件(11),所述转动组件(11)上安装有转动盘(12);其特征在于,所述机体(1)内还包括:凹槽(13),所述转动盘(12)上边缘部位均匀开设有所述凹槽(13),且所述凹槽(13)内对称设置有连接轴(14),所述连接轴(14)与凹槽(13)转动连接;相邻所述连接轴(14)之间固连有方形的套管(15),且所述套管(15)内设置有取样管(16);

立柱(17),所述转动盘(12)顶部中心位置固连有所述立柱(17),且所述立柱(17)上设有螺纹(18);所述立柱(17)上螺纹连接有上转动环(2),且所述上转动环(2)底部转动连接有下转动环(21),所述下转动环(21)与立柱(17)之间设有间隙;所述下转动环(21)表面均匀固连有连接杆(22),且所述连接杆(22)为竖直设置;所述连接杆(22)的一侧转动连接有联动杆(23),且所述联动杆(23)远离连接杆(22)的一端与套管(15)一侧转动连接;

扇形板(24),所述转动盘(12)上靠近所述凹槽(13)的位置均匀设置有所述扇形板(24),且所述套管(15)一侧固连有指示杆(25);所述指示杆(25)贯穿所述扇形板(24),且所述扇形板(24)上标注有角度尺寸。

2.根据权利要求1所述的一种血液检测取样装置,其特征在于:所述螺纹(18)为双向设置,且所述立柱(17)上位于所述上转动环(2)上方螺纹连接有固定环(3),所述固定环(3)和上转动环(2)与所述螺纹(18)的连接转动方向不同。

3.根据权利要求2所述的一种血液检测取样装置,其特征在于:所述固定环(3)底部滑动连接有滑动环(31),所述滑动环(31)与固定环(3)之间设有弹簧,且所述滑动环(31)底部为锯齿状;所述上转动环(2)顶部为锯齿状,且所述滑动环(31)底部与上转动环(2)顶部相互卡合;所述固定环(3)与滑动环(31)之间铰接有限位板(32),且所述限位板(32)中间部分位于所述固定环(3)和滑动环(31)之间间隙;所述固定环(3)底部靠近所述限位板(32)一侧的位置设有卡扣(33),且所述卡扣(33)用于固定所述限位板(32)。

4.根据权利要求1所述的一种血液检测取样装置,其特征在于:所述套管(15)靠近联动杆(23)的一侧设置有U形的卡块(4),且所述卡块(4)上贯穿开设有连接孔(41);所述联动杆(23)靠近所述卡块(4)的一端对称设置有伸缩块(42),且所述伸缩块(42)与联动杆(23)之间设有弹簧;相邻所述伸缩块(42)的伸缩方向相反,且所述伸缩块(42)位于所述连接孔(41)内;所述连接杆(22)一侧设置有U形的夹板(43),且所述夹板(43)用于固定所述联动杆(23);所述套管(15)底部设有配重块(5)。

5.根据权利要求4所述的一种血液检测取样装置,其特征在于:所述套管(15)内安装有固定套(6),且所述套管(15)内靠近顶部开设有安装槽(61);所述取样管(16)靠近顶部位置固定安装有安装块(62),且所述安装块(62)与安装槽(61)相互卡合;所述套管(15)两两相对为一组,且所述套管(15)数量为偶数。

6.根据权利要求1所述的一种血液检测取样装置,其特征在于:所述机体(1)内滑动安装有锁止板(7),且所述转动盘(12)上边缘部位开设有锁止槽(71)。

7.根据权利要求1所述的一种血液检测取样装置,其特征在于:所述机体(1)内均匀安装有伸缩杆(8),且所述伸缩杆(8)的伸缩端安装有升降套筒(81);所述升降套筒(81)上均匀滑动连接有支撑杆(82),且所述支撑杆(82)与所述升降套筒(81)之间设有弹簧;所述支撑杆(82)的一端均安装有加热箱(83),且所述加热箱(83)位于所述转动盘(12)下方,所述加热箱(83)用于对所述套管(15)加热。

8.根据权利要求7所述的一种血液检测取样装置,其特征在于:所述套管(15)底部开设有检测孔(84),所述加热箱(83)内设置有检测杆(85),且所述检测杆(85)与检测孔(84)相匹配;所述检测杆(85)顶部安装有温度传感器。

9.根据权利要求8所述的一种血液检测取样装置,其特征在于:所述机体(1)内靠近加热箱(83)的位置均匀设置有挡杆(86),且所述挡杆(86)与机体(1)转动连接;所述挡杆(86)远离所述机体(1)的一端位于所述加热箱(83)顶部。

10.一种血液检测取样方法,其特征在于,所述血液检测取样方法使用到上述权利要求

1‑9中任意一项血液检测取样装置,且所述血液检测取样方法步骤如下:

S1:首先,进行采集全血样本,采集的样本保持新鲜,并且避免受到外界污染;随后,将全血与血液抗凝剂混合;常用的抗凝剂有EDTA、肝素,根据实验需要选择合适的抗凝剂进行充分混合;

S2:将抗凝后的全血样本倒入取样管(16)中,接着将取样管(16)放入套管(15)中,在取样管(16)全部安装固定完毕后,再统一进行角度调节,直至套管(15)转动至所需角度;然后启动离心机,转动组件(11)带动转动盘(12)转动,转动盘(12)带动套管(15)和取样管(16)进行离心;

S3:离心结束后,取样管(16)中的全血样本会分为几个层次,最上层是血浆,使用移液器或者吸管对血浆进行取样;根据比重不同,取样管(16)底部会沉淀红细胞,使用移液器或者吸管将红细胞经过专业操作进行取样;位于红细胞和血浆之间的为白细胞沉淀层,可以使用特定的取样管(16)或者试剂盒进行取样,并且根据实验需要进行后续分离和纯化白细胞,从而完成血液检测的取样工作。
