专利号: 2023225671654
申请人: 济南鑫时雨塑胶有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

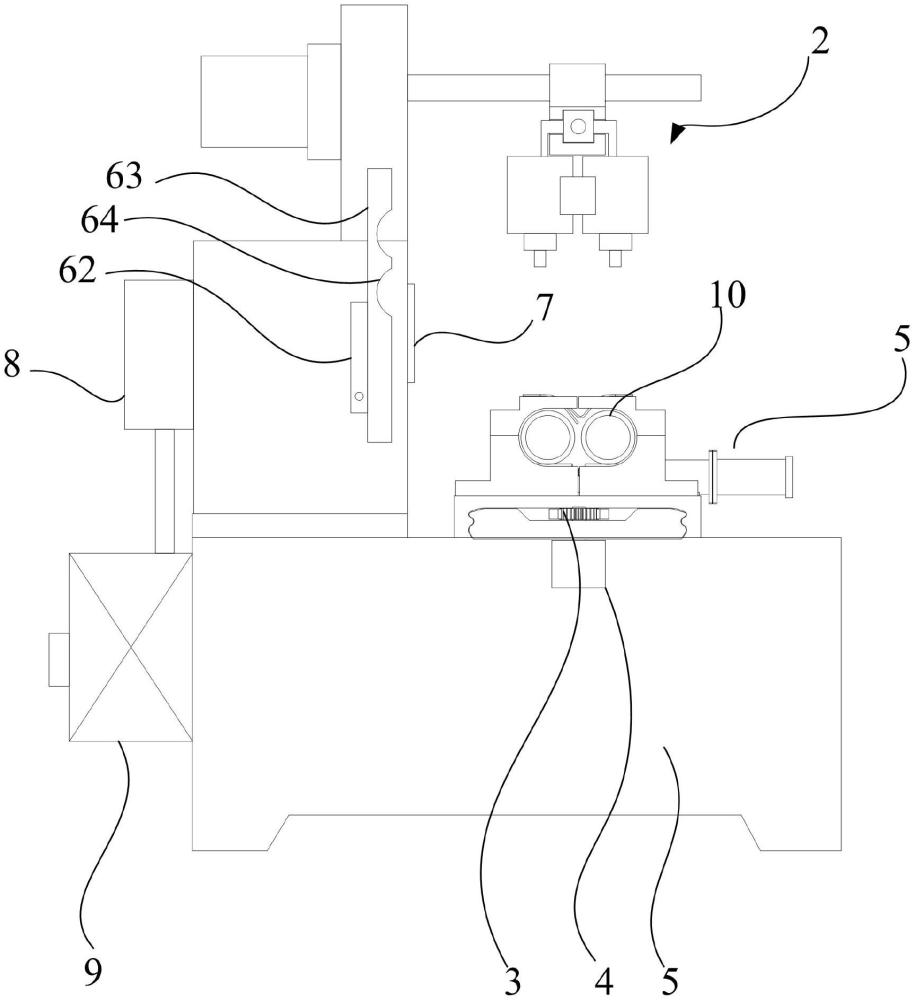

1.一种HDPE给水管加工设备,包括操作台,所述操作台上设置有激光打标机、传动机构和与传动机构连接的减速电机,所述传动机构的动力输出侧设置有用来传送给水管的传送机构,其特征在于,所述激光打标机包括机座,所述机座上设置有横向驱动器,所述横向驱动器上设置有与其传动连接的纵向驱动器,所述纵向驱动器上设置有双主轴机头,所述传送机构包括一对滑轨和一对前后分布的夹持组件,其中一个夹持组件与滑轨滑动配合并同时夹持两个给水管并沿着滑轨向另一个夹持组件方向传递,所述机座的一侧设置有摆动擦拭机构,所述摆动擦拭机构用来对给水管的上表面进行擦拭,所述机座朝向给水管的一侧设置有吸尘头,所述机座背向给水管的一侧设置有布袋除尘器,所述布袋除尘器的尾部设置有风机。

2.根据权利要求1所述的一种HDPE给水管加工设备,其特征在于,所述摆动擦拭机构包括摆动电机,所述摆动电机的动力输出端设置有摆动臂,所述摆动臂上设置有擦拭板,所述擦拭板上设置有两个圆弧槽口,所述圆弧槽口与给水管的表面配合。

3.根据权利要求2所述的一种HDPE给水管加工设备,其特征在于,所述夹持组件包括与滑轨配合的底座,所述底座上设置有左右相对分布的固定夹持体和活动夹持体,所述固定夹持体和活动夹持体的顶部均设置有顶口,所述顶口中设置有分离式弹性压紧组件,所述分离式弹性压紧组件用来压紧夹持在固定夹持体与活动夹持体内部的两个给水管,所述固定夹持体在其远离活动夹持体的一侧设置有油缸,所述油缸的活塞杆从固定夹持体内部的贯穿连接至活动夹持体,所述活动夹持体和固定夹持体均包括一个水平的U型夹持口,所述U型夹持口的内底设置有一对滚动辊,所述滚动辊的方向与活动夹持体在滑轨上的移动方向相同。

4.根据权利要求3所述的一种HDPE给水管加工设备,其特征在于,所述分离式弹性压紧组件包括设置在固定夹持体上的第一压片和设置在活动夹持体上的第二压片,所述第一压片包括与固定夹持体连接的第一固定端和从顶口向U型夹持口倾斜延伸的第一自由端,所述第二压片包括与活动夹持体连接的第二固定端和从顶口向U型夹持口延伸的第二自由端,所述第二自由端呈V型。

5.根据权利要求4所述的一种HDPE给水管加工设备,其特征在于,所述传动机构包括设置在底座下方的两个中间齿轮,所述两个中间齿轮沿底座的移动方向并排分布,所述中间齿轮的传动侧设置有齿轮皮带,所述齿轮皮带的内侧设置有与其啮合的主动齿轮和从动齿轮,所述主动齿轮与减速电机的输出端连接。

6.根据权利要求1所述的一种HDPE给水管加工设备,其特征在于,所述横向驱动器和纵向驱动器均为丝杠传动机构。
