专利号: 202122057174X
申请人: 安徽国天成科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

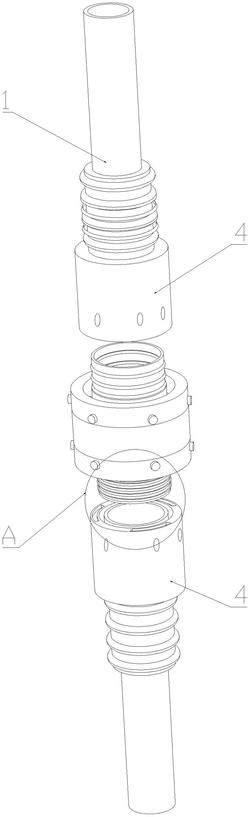

1.一种便于安装的HDPE给水管,其特征在于,包括管体(1)、连接组件(2)和衔接组件(3);连接组件(2)设置在管体(1)的端部;衔接组件(3)设置在相邻的两组连接组件(2)时间;

连接组件(2)包括连接管(4);连接管(4)的一端连接管体(1),另一端的管口上设置有衔接槽(5)以及与衔接槽(5)连通的螺纹孔一;衔接槽(5)为环形槽,与连接管(4)同轴,槽闭上设置有防滑垫圈一(7);

衔接组件(3)包括衔接管(8)、连接套(9)、卡合套(12)和紧固螺钉(13);连接套(9)和卡合套(12)均设置在衔接管(8)的两端;连接套(9)与衔接槽(5)位置相对,内外壁上设置有防滑垫圈二(10);卡合套(12)与连接套(9)同轴,设置在连接套(9)的外围,且与连接管(4)滑动连接,卡合套(12)上设置有螺纹孔二;紧固螺钉(13)通过与螺纹孔二、螺纹孔一螺纹配合,伸入衔接槽(5)。

2.根据权利要求1所述的一种便于安装的HDPE给水管,其特征在于,衔接槽(5)的外围设置有卡槽(6);连接套(9)和卡合套(12)之间设置有卡块(11);卡块(11)与卡槽(6)卡合。

3.根据权利要求1所述的一种便于安装的HDPE给水管,其特征在于,防滑垫圈一(7)和防滑垫圈二(10)上设置有横截面为齿形的防滑斜面。

4.根据权利要求1所述的一种便于安装的HDPE给水管,其特征在于,衔接管(8)、连接套(9)和卡合套(12)为一体式结构。

5.根据权利要求1所述的一种便于安装的HDPE给水管,其特征在于,管体(1)的外部设置有密封套(14);密封套(14)连接在连接管(4)上。

6.根据权利要求5所述的一种便于安装的HDPE给水管,其特征在于,密封套(14)的外部设置有防滑环(15)。
