专利号: 2023224291573
申请人: 南通通容电子有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

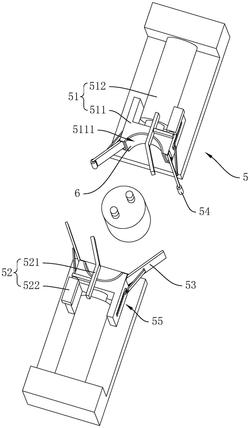

1.一种电容器检测设备,包括机架(1),所述机架(1)上设置有传送带(2)与检测装置(3),其特征在于:所述机架(1)上还设置有定位机构(5),所述定位机构(5)包括两个夹取定位组件(51),两个所述夹取定位组件(51)分别位于传送带(2)的相对两侧,所述夹取定位组件(51)包括定位架(511)与驱动件(512),所述驱动件(512)通过控制定位架(511)对电容器进行夹紧,从而对电容器进行定位。

2.根据权利要求1所述的一种电容器检测设备,其特征在于:每一所述定位架(511)上均设置有两个延伸架(53),两个所述延伸架(53)分别位于对应定位架(511)沿传送带(2)长度方向的两端,每一所述延伸架(53)均向远离另一延伸架(53)的方向倾斜设置。

3.根据权利要求2所述的一种电容器检测设备,其特征在于:所述延伸架(53)与对应的定位架(511)转动连接,每一所述延伸架(53)上均设置有复位组件(55),所述复位组件(55)用于供对应的延伸架(53)复位。

4.根据权利要求3所述的一种电容器检测设备,其特征在于:所述复位组件(55)包括联动架(551)、滑移块(552)与弹性件(553),所述联动架(551)的一端与延伸架(53)转动连接,所述联动架(551)的另一端与滑移块(552)滑动连接,所述滑移块(552)与定位架(511)滑动连接,所述弹性件(553)用于供所述滑移块(552)复位。

5.根据权利要求2所述的一种电容器检测设备,其特征在于:其一所述定位架(511)上的每一延伸架(53)靠近另一定位架(511)的一端上,均设置有抵接滚轮(54),所述抵接滚轮(54)与对应的延伸架(53)转动连接。

6.根据权利要求1所述的一种电容器检测设备,其特征在于:所述定位架(511)靠近另一定位架(511)的一端上还开设有夹取槽(5111),所述夹取槽(5111)与电容器的侧壁相适配。

7.根据权利要求6所述的一种电容器检测设备,其特征在于:所述夹取槽(5111)内还设置有缓冲垫(6)。

8.根据权利要求1所述的一种电容器检测设备,其特征在于:所述定位机构(5)还包括引脚定位组件(52),每一所述定位架(511)的顶端上均设置有引脚定位组件(52),所述引脚定位组件(52)包括抵接架(521)与滑移件(522),每一所述抵接架(521)靠近另一抵接架(521)的一端,均沿所述传送带(2)的长度方向,向远离另一所述抵接架(521)的方向偏移,所述滑移件(522)用于驱动所述抵接架(521)向靠近另一抵接架(521)的方向滑移。
