专利号: 2023223337635
申请人: 江阴春森木园林建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

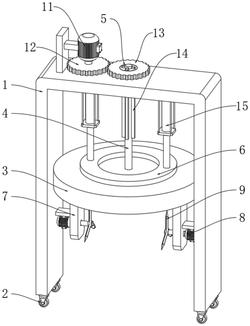

1.一种园林苗木修剪装置,包括支撑架(1),其特征在于,所述支撑架(1)底端设有多个万向锁止轮(2),所述支撑架(1)内设有安装盘(3),所述安装盘(3)上端设有驱动轴(4),所述支撑架(1)上端贯穿设有定位孔,所述定位孔内贯穿设有相适配的定位套(5),所述定位套(5)贯穿设有与驱动轴(4)相适配的安装孔,所述驱动轴(4)上端贯穿安装孔,并与安装孔侧壁滑动连接,位于驱动轴(4)外侧的所述安装盘(3)上端设有安装环(6),所述安装盘(3)底端两侧均设有安装板(7),两个所述安装板(7)相对一侧均设有第一电机(8),两个所述第一电机(8)的输出端分别贯穿两个安装板(7),并均设有多个切割刀(9)。

2.根据权利要求1所述的一种园林苗木修剪装置,其特征在于,所述定位孔侧壁开设有限位槽,所述定位套(5)外侧设有与限位槽相适配的限位环(10),所述限位环(10)位于限位槽内,并与限位槽侧壁滑动连接。

3.根据权利要求1所述的一种园林苗木修剪装置,其特征在于,所述支撑架(1)上端一侧设有第二电机(11),所述第二电机(11)输出端设有驱动轮(12),所述定位套(5)上端设有与驱动轮(12)相啮合的外齿环(13)。

4.根据权利要求1所述的一种园林苗木修剪装置,其特征在于,所述安装孔侧壁贯穿设有多个卡接槽,所述驱动轴(4)外侧设有多个与卡接槽相适配的卡接板(14),多个所述卡接板(14)分别贯穿多个卡接槽,并与卡接槽侧壁滑动连接。

5.根据权利要求1所述的一种园林苗木修剪装置,其特征在于,所述支撑架(1)上端两侧均设有气缸(15),两个所述气缸(15)的输出端分别设置在安装环(6)上端两侧。

6.根据权利要求1所述的一种园林苗木修剪装置,其特征在于,所述安装环(6)底端设有横切面呈“T”形设置的定位环(16),所述安装盘(3)上端开设有与定位环(16)相适配的定位槽,所述定位环(16)位于定位槽内,并与定位槽侧壁滑动连接。

7.根据权利要求1所述的一种园林苗木修剪装置,其特征在于,所述安装盘(3)内开设有矩形槽,所述矩形槽内转动连接有螺纹杆(17),所述螺纹杆(17)两侧外螺纹呈相对方向设置,所述螺纹杆(17)两侧均套设有滑动板(18),两个所述滑动板(18)底端均延伸至外部,并分别设置在两个安装板(7)上端。

8.根据权利要求7所述的一种园林苗木修剪装置,其特征在于,所述矩形槽一侧开设有驱动槽,所述驱动槽内设有伺服电机(19),所述螺纹杆(17)一端延伸至驱动槽内,并设置在伺服电机(19)的输出端上。
