专利号: 2022223386285
申请人: 隆升(上海)园林绿化工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

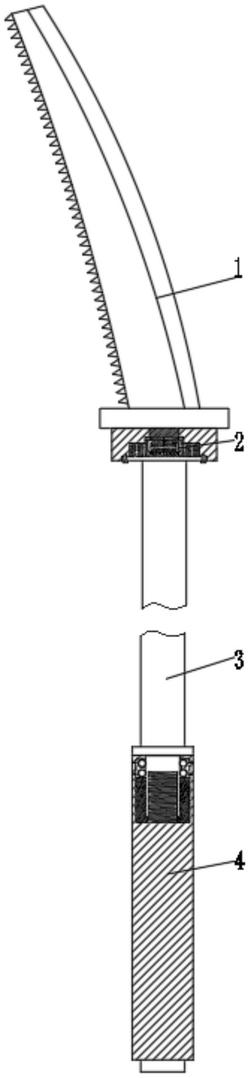

1.一种园林绿化用苗木修剪装置,包括到刀片(1)和连接机构(2),其特征在于:所述连接机构(2)的下端连接有木杆(3),所述木杆(3)上端的左侧连接有螺纹螺栓(6),所述木杆(3)的上端连接有限位块(5),所述木杆(3)的下端连接有固定机构(4),所述刀片(1)焊接于连接机构(2)的顶端表面;

所述固定机构(4)包括防滑握把(401)和橡胶垫块(402),所述防滑握把(401)的上安装有连接块(404),所述连接块(404)的左端安装有钢珠(406),所述防滑握把(401)的上端连接有内六角螺栓(407),所述防滑握把(401)的上端焊接有螺纹杆(403),所述螺纹杆(403)的表面连接有螺纹套(405),所述橡胶垫块(402)连接于防滑握把(401)内部上端。

2.根据权利要求1所述的一种园林绿化用苗木修剪装置,其特征在于:所述连接机构(2)包括插块(201)和合金板簧(204),所述插块(201)内部下端焊接有固定杆(203),所述插块(201)的下端连接有多边形卡块(202),所述多边形卡块(202)的右侧表面焊接有合金板簧(204),所述合金板簧(204)安装于插块(201)下端内部。

3.根据权利要求2所述的一种园林绿化用苗木修剪装置,其特征在于:所述插块(201)连接于限位块(5)内部,所述插块(201)插接于木杆(3)上端内部,所述限位块(5)连接于内六角螺栓(407)的螺纹端,所述木杆(3)连接于多边形卡块(202)的表面。

4.根据权利要求2所述的一种园林绿化用苗木修剪装置,其特征在于:所述合金板簧(204)的数量为六个,三个所述合金板簧(204)为一组,两组所述合金板簧(204)连接于插块(201)内部下端的左侧和右侧,三个所述合金板簧(204)连接于多边形卡块(202)的右侧表面,所述多边形卡块(202)连接于固定杆(203)的表面。

5.根据权利要求1所述的一种园林绿化用苗木修剪装置,其特征在于:所述橡胶垫块(402)连接于连接块(404)的底端表面,所述橡胶垫块(402)连接于螺纹套(405)下端表面,所述螺纹套(405)连接于钢珠(406)的表面,所述连接块(404)连接于内六角螺栓(407)的螺纹端,所述橡胶垫块(402)连接于螺纹杆(403)的表面,所述螺纹套(405)连接于防滑握把(401)的上端,所述螺纹套(405)连接于木杆(3)的底端表面。

6.根据权利要求1所述的一种园林绿化用苗木修剪装置,其特征在于:所述钢珠(406)的数量为四个,两个所述钢珠(406)为一组,两组所述钢珠(406)连接于螺纹套(405)的左侧表面和右侧表面,两个所述钢珠(406)连接于连接块(404)的上端和下端。

7.根据权利要求1所述的一种园林绿化用苗木修剪装置,其特征在于:所述内六角螺栓(407)的数量为四个,两个所述内六角螺栓(407)为一组,两组所述内六角螺栓(407)连接于防滑握把(401)上端的左侧和右侧,两个所述内六角螺栓(407)连接于连接块(404)的上端和下端。
