专利号: 2023221522862
申请人: 河北吾创建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

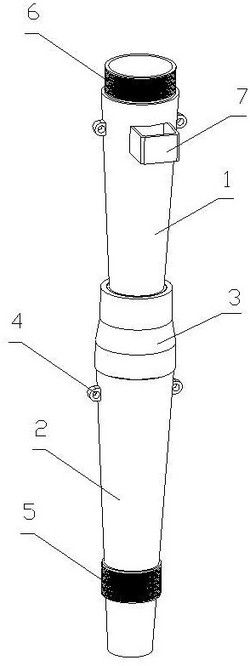

1.一种高层建筑垃圾清理通道,其特征在于:包括垃圾填入管(1)、垃圾输送管(2)和波纹管连接头(3),其中:垃圾填入管(1)的底端通过波纹管连接头(3)与垃圾输送管(2)的顶端可拆卸式固定连接,且垃圾填入管(1)的底端插在垃圾输送管(2)顶端的内部;所述垃圾填入管(1)顶端的一侧固定安装有垃圾进料仓(7),且垃圾进料仓(7)与垃圾填入管(1)的内部相连通;所述垃圾填入管(1)和垃圾输送管(2)的内表面从上至下呈交替状均布固定安装有若干个缓冲板(9);每个所述缓冲板(9)朝下的一侧上各均布开设有若干个槽口(10)。

2.如权利要求1所述的一种高层建筑垃圾清理通道,其特征在于:所述垃圾填入管(1)和垃圾输送管(2)外表面的下方各固定安装有外螺纹套(5),且垃圾填入管(1)和垃圾输送管(2)的顶端各固定安装有外螺纹管口(6),该外螺纹管口(6)与外螺纹套(5)同轴心;所述垃圾填入管(1)和垃圾输送管(2)外表面的上方各固定安装有两个固定耳(4),且垃圾填入管(1)上的两个固定耳(4)以垃圾填入管(1)为中心呈镜像的位置设置,该垃圾输送管(2)上的两个固定耳(4)以垃圾输送管(2)为中心呈镜像的位置设置;所述垃圾填入管(1)上的两个固定耳(4)与垃圾输送管(2)上的两个固定耳(4)之间通过绳索可拆卸式固定连接;所述垃圾填入管(1)和垃圾输送管(2)的组成结构相同。

3.如权利要求2所述的一种高层建筑垃圾清理通道,其特征在于:所述垃圾填入管(1)包括外锥形桶(11)、内锥形桶(12)、空腔(13)和加强筋(14),且外锥形桶(11)套设在内锥形桶(12)的外部,并与内锥形桶(12)同轴心,该外锥形桶(11)与内锥形桶(12)之间形成一个空腔(13);所述外锥形桶(11)与内锥形桶(12)之间通过若干个加强筋(14)固定连接,且加强筋(14)处于空腔(13)中;所述内锥形桶(12)与垃圾进料仓(7)连通;所述外锥形桶(11)与内锥形桶(12)的顶端和底端采用密封连接,且外锥形桶(11)与内锥形桶(12)顶端的连接处与外螺纹管口(6)的底端固定连接,并与外螺纹管口(6)同轴心。

4.如权利要求3所述的一种高层建筑垃圾清理通道,其特征在于:所述垃圾进料仓(7)的仓室开口朝上,且仓室内部的底面固定安装有斜板(8),且斜板(8)的低处朝向内锥形桶(12)的内部,该仓室与内锥形桶(12)相连通,不与空腔(13)连通。
