专利号: 2024213551158
申请人: 淄博鼎奥装饰工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

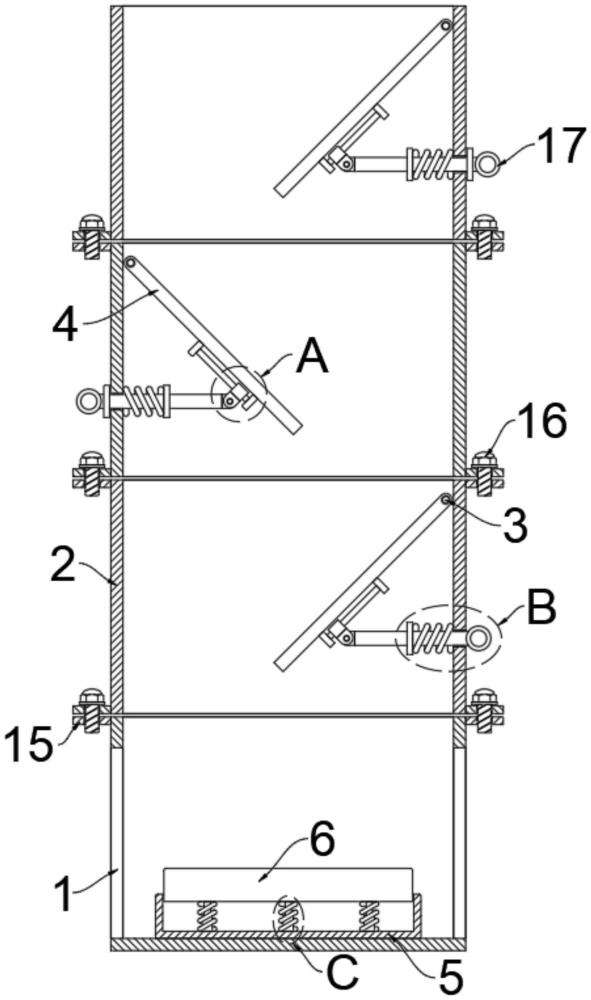

1.一种高层建筑垃圾输送管道,包括第一管道(1),其特征在于,所述第一管道(1)的上端设置有多个第二管道(2),每个所述第二管道(2)的内部均转动连接有转杆(3),每个所述转杆(3)的杆壁均固定连接有缓冲板(4),每个所述缓冲板(4)的一侧均设置有第一缓冲机构,所述第二管道(2)内部的下表面固定连接有固定块(5),所述固定块(5)的上表面开设有放置槽,所述放置槽的内部滑动设置有缓冲台(6),所述缓冲台(6)的下表面设置有第二缓冲机构,所述第一缓冲机构包括多个支撑板(7)、多个滑杆(8)、多个滑块(9)、多个连接杆(10)、多个挡板(11)和多个第一弹簧(12),每个所述支撑板(7)分别固定连接于对应缓冲板(4)的一侧,每个所述滑杆(8)分别固定连接于对应两个支撑板(7)之间,每个所述滑块(9)分别滑动套接于对应滑杆(8)的杆壁,每个所述第二管道(2)的一侧均开设有通孔,每个所述连接杆(10)分别滑动设置于对应通孔的内部,每个所述连接杆(10)分别铰接于对应滑块(9)的一侧,每个所述挡板(11)分别固定套接于对应连接杆(10)的杆壁,每个所述第一弹簧(12)分别滑动套接于对应连接杆(10)的杆壁。

2.根据权利要求1所述的高层建筑垃圾输送管道,其特征在于,所述第二缓冲机构包括多个第二弹簧(13)和多个阻尼器(14),每个所述阻尼器(14)均固定连接于缓冲台(6)和放置槽之间,每个所述第二弹簧(13)分别滑动套接于对应阻尼器(14)的外表面。

3.根据权利要求1所述的高层建筑垃圾输送管道,其特征在于,所述第一管道(1)和每个所述第二管道(2)的两侧均固定连接有固定板(15),对应的两个所述固定板(15)之间均设置有螺栓(16)。

4.根据权利要求1所述的高层建筑垃圾输送管道,其特征在于,每个所述连接杆(10)的一端均固定连接有拉环(17)。

5.根据权利要求1所述的高层建筑垃圾输送管道,其特征在于,所述第一管道(1)的两侧均开设有垃圾出口。
