专利号: 2023219701690
申请人: 辽宁嘉铭科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 核算装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

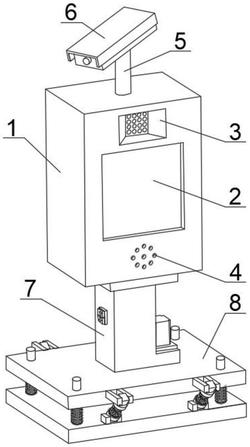

1.一种基于物联网的车辆无感支付装置,包括:设备主体(1),所述设备主体(1)前面中端设有显示屏(2),所述设备主体(1)前面上方设有照明灯(3),所述设备主体(1)前面下方设有扩音器(4),所述设备主体(1)顶部中端与万向球固定杆(5)下端固定连接,所述万向球固定杆(5)上端万向球部分与摄像头(6)底部转动连接;

其特征在于:还包括:

伸缩机构(7),所述伸缩机构(7)设置在设备主体(1)底部;

减震机构(8),所述减震机构(8)设置在伸缩机构(7)底部;

所述伸缩机构(7)包括:伸缩件(71),所述伸缩件(71)顶面与设备主体(1)底面中端固定连接,所述伸缩件(71)下端设置在固定框(72)左侧主体内部,所述固定框(72)左面中端设有上下开关(73),所述固定框(72)右侧凸出部的顶面与电机(74)底面固定连接,且电机(74)底部输出轴穿过固定框(72)与第二传动轮(77)顶面中端固定连接。

2.根据权利要求1所述一种基于物联网的车辆无感支付装置,其特征在于:所述减震机构(8)包括:上固定板(81),所述上固定板(81)顶面中端与固定框(72)底面固定连接,所述上固定板(81)四角处穿过限位柱(82)上端,所述上固定板(81)前面左侧与上夹板(85)背部固定连接,所述限位柱(82)下端与下固定板(83)的顶面四角处固定连接,所述限位柱(82)下端外侧设有第一弹簧(84),且第一弹簧(84)上下端分别与上固定板(81)和下固定板(83)固定连接。

3.根据权利要求2所述一种基于物联网的车辆无感支付装置,其特征在于:所述固定框(72)左侧主体内部的底面与第一传动轮(75)底面中端转动连接,所述固定框(72)右侧凸出部的内部底面与第二传动轮(77)底面中端转动连接,所述第一传动轮(75)顶面中端与螺纹杆(76)下端固定连接,且螺纹杆(76)上端与伸缩件(71)下端内部螺纹连接,所述第一传动轮(75)外侧中端套上传动带(78)左端,所述第二传动轮(77)外侧中端套上传动带(78)右端。

4.根据权利要求3所述一种基于物联网的车辆无感支付装置,其特征在于:所述下固定板(83)顶面左侧与下夹板(86)底面固定连接,所述上夹板(85)内侧转轴与活塞套(87)上端转动连接,所述下夹板(86)内侧转轴与活塞件(88)下端转动连接,所述活塞套(87)下端内部与活塞件(88)上端滑动连接,所述活塞套(87)下端外侧设有第二弹簧(89),且第二弹簧(89)上下端分别与活塞套(87)和活塞件(88)固定连接。

5.根据权利要求4所述一种基于物联网的车辆无感支付装置,其特征在于:所述伸缩件(71)下端与固定框(72)左侧主体内部大小相同。

6.根据权利要求5所述一种基于物联网的车辆无感支付装置,其特征在于:所述第一传动轮(75)和第二传动轮(77)大小相同。

7.根据权利要求6所述一种基于物联网的车辆无感支付装置,其特征在于:所述第一弹簧(84)设有四组,且分别设置在四组限位柱(82)下端外侧。

8.根据权利要求7所述一种基于物联网的车辆无感支付装置,其特征在于:所述上夹板(85)、下夹板(86)、活塞套(87)、活塞件(88)和第二弹簧(89)分别设有八组,且沿上固定板(81)前后面的左右侧对称分布。
