专利号: 2023218671912
申请人: 范增
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

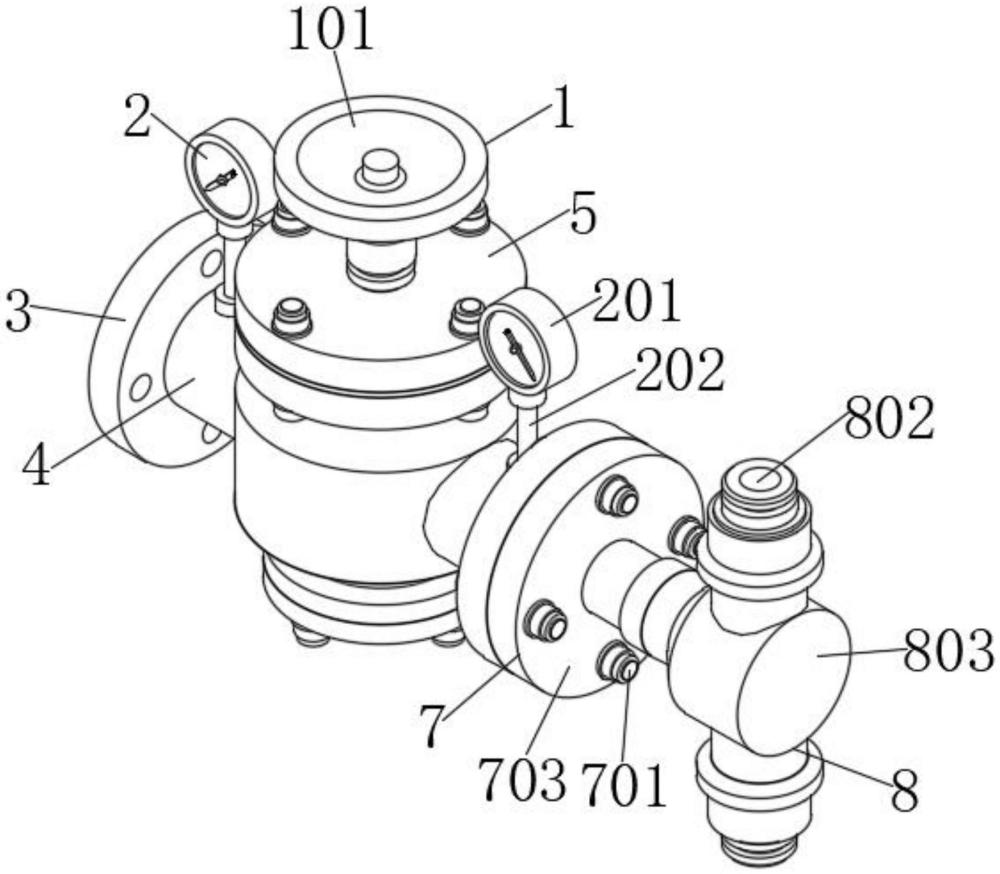

1.一种减压阀,包括安装结构、对接结构、顶盘、控制结构、水阀本体和泄压结构,其特征在于:所述水阀本体的一侧活动安装有安装结构,所述安装结构的一侧活动安装有对接结构,所述水阀本体的另一侧固定设置有入水管,所述水阀本体的顶部活动安装有顶盘,所述水阀本体顶部的两侧皆固定安装有压力监测结构,且压力监测结构位于顶盘的两侧,所述顶盘的顶部活动安装有控制结构,所述控制结构的底部活动安装有泄压结构,且泄压结构位于水阀本体的内部。

2.根据权利要求1所述的一种减压阀,其特征在于:所述压力监测结构的内部固定设置有压力管,且压力管的顶部固定安装有水压表。

3.根据权利要求1所述的一种减压阀,其特征在于:所述控制结构的内部固定设置有阀套,阀套的内部活动安装有丝杆,丝杆的顶部固定安装有防滑手轮,丝杆的底部固定设置有软垫。

4.根据权利要求1所述的一种减压阀,其特征在于:所述泄压结构的内部固定设置有内槽,内槽的内部活动安装有泄压杆,泄压杆的表面固定设置有橡胶垫,泄压杆的底部固定设置有辅助弹簧。

5.根据权利要求1所述的一种减压阀,其特征在于:所述安装结构的内部固定安装有法兰盘,法兰盘内部的两端皆活动安装有螺纹栓,法兰盘的一侧固定设置有对接头。

6.根据权利要求1所述的一种减压阀,其特征在于:所述对接结构的内部固定设置有对接腔体,对接腔体的另一侧固定设置有对接套管,对接腔体的两端皆固定设置有顶管。
