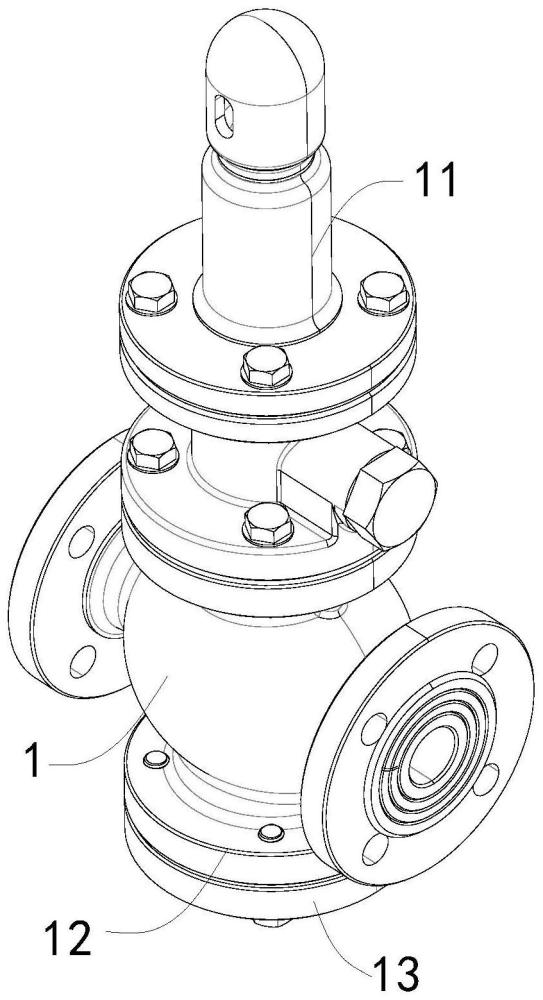

1.一种减压阀，包括阀体(1)及设置于阀体(1)上端的阀杆(11)，其特征在于：所述阀体(1)的下端面固定连接有上端盖(12)，且上端盖(12)的下端面设置有下端盖(13)，所述下端盖(13)的下端面固定连接有空心结构的底座(14)，所述上端盖(12)与下端盖(13)之间设置有固定机构(2)，所述底座(14)为柱形结构分布，且底座(14)的环形侧面设置有支撑机构(4)，所述下端盖(13)的环形侧面设置有锁止机构(3)；所述固定机构(2)包括插接孔槽(21)、插接板(22)、撑张环(23)、滑块(24)、滑槽(25)、对接槽(221)、撑张凸起(231)，所述下端盖(13)的上端面环形等距离至少开设三个插接孔槽(21)，且上端盖(12)的下端面与插接孔槽(21)对应位置固定连接有插接板(22)，所述插接板(22)的下端经插接孔槽(21)延伸至下端盖(13)的下端面卡合固定，且插接板(22)与上端盖(12)之间无缝焊接，所述底座(14)外表面靠近上端的位置开设有环形滑槽(25)，且滑槽(25)的内部滑动连接有滑块(24)，所述滑块(24)与滑槽(25)相互匹配，且位于滑槽(25)内部的滑块(24)与底座(14)外表面水平一致，所述滑块(24)的外表面固定连接有撑张环(23)，所述撑张环(23)的环形侧面与插接板(22)对应的位置上均固定连接有撑张凸起(231)，且撑张凸起(231)与插接板(22)错位分布，所述插接板(22)内侧面开设有对接槽(221)，且对接槽(221)与撑张凸起(231)相互吻合，且其均成W型结构分布，齿轮(31)与撑张环(23)外表面齿牙状区域啮合传动连接，因此在齿轮(31)转动过程中，撑张环(23)得以通过滑块(24)与滑槽(25)在底座(14)环形侧面逆时针旋转，从而使得错位分布的撑张凸起(231)与插接板(22)一一对应，迫使撑张凸起(231)向外挤压插接板(22)进入对接槽(221)内部与其对应，所述插接孔槽(21)的形状与开设有对接槽(221)的插接板(22)相互匹配。

2.根据权利要求1所述的一种减压阀，其特征在于：与所述锁止机构(3)位置对应的相邻撑张凸起(231)之间的三分之一区域为齿牙状，且其与锁止机构(3)啮合传动连接。

3.根据权利要求1所述的一种减压阀，其特征在于：所述锁止机构(3)包括齿轮(31)、连接耳板(32)、拨动杆(33)、限位孔(34)、连接轴(35)，所述下端盖(13)的环形侧面对撑张凸起(231)之间齿牙区域对应位置固定连接有连接耳板(32)，且连接耳板(32)内部贯穿并转动连接有连接轴(35)，所述连接轴(35)的下端固定连接有齿轮(31)，且齿轮(31)通过齿牙区域与撑张环(23)啮合连接，所述连接轴(35)的上端固定连接有拨动杆(33)，且拨动杆(33)上端面开设有限位孔(34)。

4.根据权利要求3所述的一种减压阀，其特征在于：所述连接耳板(32)的内部靠近连接轴(35)的位置开设有活动槽(38)，且活动槽(38)的内部设置有顶杆(36)与顶压弹簧(37)，且顶杆(36)位于顶压弹簧(37)的上侧并与顶压弹簧(37)上端固定，所述顶压弹簧(37)下端与活动槽(38)内部底端固定，所述顶杆(36)与活动槽(38)呈T型结构相互匹配并活动连接，所述顶杆(36)与限位孔(34)对应。

5.根据权利要求1所述的一种减压阀，其特征在于：所述支撑机构(4)包括支撑板(41)、铰接座(42)、拉伸弹簧(43)，所述支撑板(41)的数量为三组，且其与插接板(22)的位置一一对应，所述底座(14)环形侧面与插接板(22)对应位置固定连接有铰接座(42)，且插接板(22)与铰接座(42)固定，所述插接板(22)呈弧形结构分布，且其上端侧面与底座(14)之间固定拉伸弹簧(43)。

6.根据权利要求1所述的一种减压阀，其特征在于：所述插接板(22)的下端呈L型结构分布，且支撑板(41)的上端一体成型设置有L型结构的卡合端头(411)，两者相互卡合匹配，所述卡合端头(411)下端面开设有转动槽，所述插接板(22)的下端L端弯折区域面开设有位移槽(413)，且位移槽(413)内部设置有橡胶材质的滚轮(412)，所述滚轮(412)内部贯穿转动连接转轴(414)，且转轴(414)贯穿延伸至卡合端头(411)下端面开设的转动槽中。
