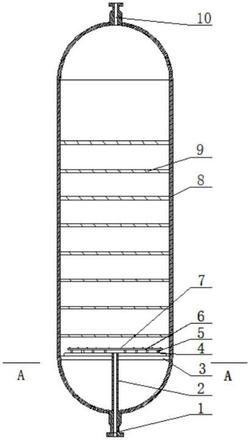

1.一种高效的流化床反应器,包括入口接管(1)、壳体(8)、反应床(9)和出口接管(10),壳体(8)的底部和顶部分别设置有入口接管(1)和出口接管(10),在壳体(8)的内部上方设置有若干层反应床(9),其特征在于,在壳体(8)内所述入口接管(1)与反应床(9)之间还设置有气体分布器,所述气体分布器包括进气管(2)、支撑(3)、第一分布管(4)、连接管(5)、第二分布管(6)和喷嘴装置(7),所述进气管(2)底部固定连接在入口接管(1)上并与入口接管(1)连通,所述支撑(3)固定在壳体(8)的内壁上,在支撑(3)上设置有若干个呈放射状均布在进气管(2)侧壁上的第一分布管(4),第一分布管(4)的一端与进气管(2)连通,另一端为盲端,在所述第一分布管(4)上连通有若干个连接管(5),所述连接管(5)的顶端连通第二分布管(6),所述第二分布管(6)由若干个不同直径的环形管组成,所述喷嘴装置(7)均布地固定连通在第二分布管(6)上部,所述喷嘴装置(7)包括喷管(7a),所述喷管(7a)固定连接在第二分布管(6)的上部并与第二分布管(6)连通。

2.根据权利要求1所述的一种高效的流化床反应器,其特征在于,所述支撑(3)由工字钢制成。

3.根据权利要求1所述的一种高效的流化床反应器,其特征在于,所述第一分布管(4)的数量为6个。

4.根据权利要求1所述的一种高效的流化床反应器,其特征在于,所述第二分布管(6)中的环形管数量为4个。

5.根据权利要求1所述的一种高效的流化床反应器,其特征在于,所述进气管(2)、支撑(3)、第一分布管(4)、连接管(5)、第二分布管(6)和喷嘴装置(7)均由不锈钢材料制成。

6.根据权利要求1所述的一种高效的流化床反应器,其特征在于,所述喷嘴装置(7)还包括套(7b)和网(7c),所述套(7b)可拆卸地安装在所述喷管(7a)的上部,所述网(7c)固定设置在套(7b)的顶端出口上。

7.根据权利要求6所述的一种高效的流化床反应器,其特征在于,所述套(7b)与喷管(7a)螺纹连接。

8.根据权利要求6所述的一种高效的流化床反应器,其特征在于,所述网(7c)为不锈钢钢丝网。

9.根据权利要求1所述的一种高效的流化床反应器,其特征在于,所述喷管(7a)包括入气孔(7a1)和出气孔(7a2),所述入气孔(7a1)的直径不大于出气孔(7a2)的直径。

10.根据权利要求1所述的一种高效的流化床反应器,其特征在于,所述反应床(9)的数量大于或等于2。
