专利号: 2018114951782
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

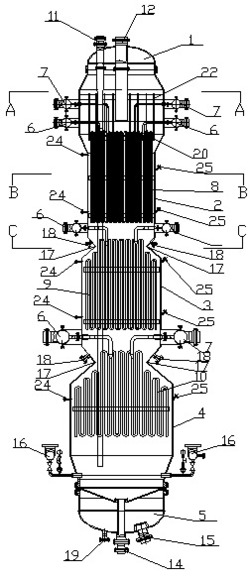

1.一种有机硅流化床反应器,其特征在于,包括从上至下依次设置的上封头(1)、第一筒体(2)、第二筒体(3)、第三筒体(4)和下封头(5),所述第一筒体(2)、第二筒体(3)和第三筒体(4)的筒径依次增大,且三者内部分别设置有相互独立且具有导热油进口(6)和导热油出口(7)的第一换热管(8)、第二换热管(9)和第三换热管(10);在所述上封头(1)上设置成品气出口(11)和固体物料进口(12);在所述下封头(5)内部设有气体分布器(13),底部设置反应物出口(14)和高温气体进口(15),在所述第三筒体(4)与所述下封头(5)的衔接处设置至少一个氯甲烷总管(16);

所述第一筒体(2)与所述第二筒体(3)的衔接处以及所述第二筒体(2)与所述第三筒体(4)之的衔接处均为内凹结构(17);

在两个内凹结构(17)处分别设置至少一个气体增压管口(18)。

2.根据权利要求1所述的有机硅流化床反应器,其特征在于,所述第二筒体(3)的筒径为所述第一筒体(2)的筒径的1.2倍;和/或,所述第三筒体(4)的筒径为所述第一筒体(2)的筒径的1.5倍。

3.根据权利要求1所述的有机硅流化床反应器,其特征在于,所述第一换热管(8)、所述第二换热管(9)以及所述第三换热管(10)的管径依次增大。

4.根据权利要求3所述的有机硅流化床反应器,其特征在于,所述第二换热管(9)的管径为所述第一换热管(8)的管径的1.5倍;和/或,所述第三换热管(10)的管径为所述第一换热管(8)的管径的2倍。

5.根据权利要求1至4中任一项所述的有机硅流化床反应器,其特征在于,所述第一换热管(8)、所述第二换热管(9)以及所述第三换热管(10)在所述第一筒体(2)、所述第二筒体(3)以及所述第三筒体(3)内均呈S型折叠设置,且从所述第一换热管(8)到所述第二换热管(9)再到所述第三换热管(10),各折叠的管道之间的间距依次增大。

6.根据权利要求1至4中任一项所述的有机硅流化床反应器,其特征在于,在所述下封头(5)的底部还设置氯甲烷辅助进口(19)。

7.根据权利要求1至4中任一项所述的有机硅流化床反应器,其特征在于,所述第一换热管(8)由换热分管A和换热分管B组成,二者分别具有一对独立的导热油进口(6)和导热油出口(7);所述第二换热管(9)和所述第三换热管(10)分别具有一对独立的导热油进口(6)和导热油出口(7)。

8.根据权利要求7所述的有机硅流化床反应器,其特征在于,各所述导热油进口(6)和各所述导热油出口(7)分别位于对应的所述第一筒体(2)、所述第二筒体(3)和所述第三筒体(4)的上部两侧。
