专利号: 2023217490407
申请人: 潍坊工程职业学院
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

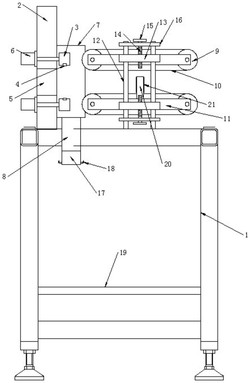

1.塑管直驱式开孔装置,其特征在于:包括机架(1),所述机架(1)上竖直固接有竖架(2),所述竖架(2)上水平设有通道(5),所述竖架(2)的正面围绕所述通道(5)沿中心对称水平转动安装有三个刀辊(3),所述竖架(2)的背面对应每个所述刀辊(3)固接有驱动机(6),所述机架(1)处于所述竖架(2)正面的一侧还上下水平转动安装有输送皮带(10),两个的所述输送皮带(10)的间距可调节设置,两个所述输送皮带(10)之间还并列设有两个沿竖向设置的侧导辊(21),两个所述侧导辊(21)的间距可调节设置。

2.根据权利要求1所述的塑管直驱式开孔装置,其特征在于:每个所述输送皮带(10)的两端分别通过辊体(9)支撑安装。

3.根据权利要求2所述的塑管直驱式开孔装置,其特征在于:处于同组的两个辊体(9)共同安装于支撑架(11)上。

4.根据权利要求3所述的塑管直驱式开孔装置,其特征在于:处于下方的所述支撑架(11)对应每个侧导辊(21)分别竖直固接有侧架(20),所述侧导辊(21)竖直转动设置于所述侧架(20)上。

5.根据权利要求4所述的塑管直驱式开孔装置,其特征在于:所述侧架(20)上水平并列滑动设有两个导杆(24),所述侧导辊(21)转动安装于辊座(25)上,所述导杆(24)朝向相同的一端共同固接于所述辊座(25)上。

6.根据权利要求5所述的塑管直驱式开孔装置,其特征在于:所述侧架(20)上还水平滑动设有位于两个所述导杆(24)之间的螺杆(22),所述螺杆(22)的一端固接于所述辊座(25)上,所述螺杆(22)的另一端螺纹连接有调节螺母(23),所述调节螺母(23)与所述侧架(20)的外壁相抵,所述螺杆(22)上套装有压簧(26),所述压簧(26)的两端分别与所述辊座(25)以及所述侧架(20)的内壁相抵。

7.根据权利要求6所述的塑管直驱式开孔装置,其特征在于:所述竖架(2)对应支撑架(11)两端部分别竖直并列固接有两个导柱(12),所述支撑架(11)的侧壁上固接有滑座(13),所述滑座(13)滑动安装于两个所述导柱(12)上。

8.根据权利要求7所述的塑管直驱式开孔装置,其特征在于:两个所述导柱(12)之间还上下水平固接有固定板(16),每个所述固定板(16)上转动安装有竖直设置的螺柱(14),所述螺柱(14)的一端与所述滑座(13)螺纹连接,所述螺柱(14)的另一端固接有转把(15)。

9.根据权利要求8所述的塑管直驱式开孔装置,其特征在于:所述导辊的周壁上还固接有刮刀(4)。

10.根据权利要求9所述的塑管直驱式开孔装置,其特征在于:所述竖架(2)的正面上还固接有包覆若干个所述导辊的集渣壳(7),所述集渣壳(7)的下端面固接有呈倒梯形设置的残渣排出筒(8),所述残渣排出筒的下端部固接有方形支撑筒(17),所述方形支撑筒(17)的相对外壁上固接有收集袋挂钩(18)。
